概述
XL-21系(xi)列動(dong)(dong)力(li)配(pei)(pei)電(dian)(dian)柜(以下簡稱動(dong)(dong)力(li)柜)系(xi)用于(yu)交(jiao)流50Hz，額定(ding)工作電(dian)(dian)壓(ya)380V，額定(ding)電(dian)(dian)流630A及以下的三(san)相(xiang)(xiang)三(san)線(xian)、三(san)相(xiang)(xiang)四(si)線(xian)、三(san)相(xiang)(xiang)五線(xian)制電(dian)(dian)力(li)系(xi)統中，作為動(dong)(dong)力(li)、配(pei)(pei)電(dian)(dian)、電(dian)(dian)動(dong)(dong)機、控制中心等電(dian)(dian)能轉換、分配(pei)(pei)與控制之用。主要用于(yu)電(dian)(dian)壓(ya)380V，容量在0.52-75kW電(dian)(dian)機的電(dian)(dian)控裝置及照明等，對于(yu)其他符合(he)本(ben)動(dong)(dong)力(li)柜負載(zai)性能的場合(he)也允許適(shi)用。廣(guang)泛應用于(yu)發電(dian)(dian)廠(chang)、變電(dian)(dian)站、石油、化(hua)工、冶金、機械等廠(chang)礦企業(ye)和高層(ceng)建(jian)筑的低壓(ya)配(pei)(pei)電(dian)(dian)系(xi)統，是(shi)目前低壓(ya)配(pei)(pei)電(dian)(dian)系(xi)統廣(guang)泛使用的動(dong)(dong)力(li)控制配(pei)(pei)電(dian)(dian)設(she)備之一。
標準：
本動力(li)柜(ju)符合(he)IEC439-1 《低壓成(cheng)套開關設(she)(she)備和控制設(she)(she)備》、GB7251.1《 低壓成(cheng)套開關設(she)(she)備和控制設(she)(she)備第一(yi)部分》等標準。
正常使用環境
1、環境溫度：-20℃～+40℃，且(qie)24h內的(de)平均溫度不超(chao)過+36℃。
2、海拔高度(du)：不超過(guo)2000m。
3、相對(dui)濕度：在(zai)周(zhou)圍空氣溫度為+40℃時不超過50%;在(zai)較低溫度下可以(yi)有較高(gao)的(de)(de)相對(dui)濕度(如：+20℃時為90%)，考慮到溫度的(de)(de)變化允許產生(sheng)適度的(de)(de)凝露。
4、設備安(an)裝(zhuang)時與垂直面的傾(qing)斜(xie)度應(ying)不(bu)超(chao)過(guo)5℃。設備應(ying)安(an)裝(zhuang)在(zai)無劇(ju)烈(lie)震(zhen)動、無沖擊(ji)及無腐蝕(shi)的場所。
5、如果(guo)上述(shu)使用條件(jian)不能滿足時，可以(yi)與我公司協商解決。
主要結構特點(dian)
1、動力(li)柜(ju)(ju)系(xi)戶內(nei)靠墻(qiang)或離墻(qiang)安(an)裝、柜(ju)(ju)前(qian)(qian)檢(jian)修，單面前(qian)(qian)開門(men)(men)的配電(dian)裝置(zhi)。其(qi)基本結構采用(yong)鋼板(ban)彎制及角鋼焊(han)接或采用(yong)型鋼(C型或8MF型材)組合(he)而成(cheng)。前(qian)(qian)右側可裝設(she)刀開關或刀熔(rong)(rong)開關操(cao)(cao)作(zuo)手柄(bing)，作(zuo)為電(dian)源切斷(duan)與(yu)接通操(cao)(cao)作(zuo)之(zhi)用(yong)，柜(ju)(ju)門(men)(men)上可裝設(she)操(cao)(cao)作(zuo)按(an)鈕，指示(shi)燈及顯示(shi)儀表，打(da)開柜(ju)(ju)門(men)(men)后，動力(li)柜(ju)(ju)內(nei)部設(she)備全(quan)為敞露便于(yu)檢(jian)修維護，本動力(li)柜(ju)(ju)除裝有空(kong)氣(qi)斷(duan)路(lu)器(qi)，熔(rong)(rong)斷(duan)器(qi)作(zuo)為短路(lu)保護外(wai)，還裝有接觸器(qi)和熱繼(ji)電(dian)器(qi)。門(men)(men)與(yu)殼體(ti)均焊(han)有接地(di)螺釘，確保殼體(ti)與(yu)地(di)連(lian)接可靠。
2、型鋼(gang)做(zuo)框架的(de)動(dong)力柜(ju)，其(qi)門(men)板及側(ce)、后封板均為可拆式。
3、動力(li)柜(ju)分為兩種(zhong)型(xing)式，柜(ju)體(ti)(ti)高度1700mm和1800mm的(de)(de)為普通型(xing)(P型(xing))，柜(ju)體(ti)(ti)獨立安(an)裝(zhuang)(zhuang)，根據要求(qiu)頂部(bu)可開進出線孔;柜(ju)體(ti)(ti)高度1900mm的(de)(de)為帶(dai)頂母線型(xing)(M型(xing))，柜(ju)頂裝(zhuang)(zhuang)有(you)(you)可拆(chai)卸(xie)的(de)(de)蓋板(ban)，方便(bian)母線安(an)裝(zhuang)(zhuang)和拆(chai)卸(xie)。動力(li)柜(ju)頂蓋裝(zhuang)(zhuang)有(you)(you)吊環、用(yong)于吊裝(zhuang)(zhuang)用(yong)。
4、動力柜采用(yong)精鑄可(ke)調門鉸(jiao)，門開啟大于135°。柜體內的(de)安(an)(an)裝支(zhi)架在元件安(an)(an)裝完之后(hou),可(ke)以整體的(de)調節(jie)。可(ke)根據不同的(de)使(shi)用(yong)環(huan)境來(lai)安(an)(an)裝和進(jin)出線，通用(yong)性強，可(ke)多臺組合使(shi)用(yong)。
4、動力(li)柜具有配電方案靈活、組合方便(bian)、通用(yong)性強、結構新穎(ying)等特點。
5、防(fang)護等級可達(da)IP2X、IP30。
動(dong)力(li)柜主(zhu)要(yao)技術參數
額定電(dian)壓(ya)：AC400V
額定絕緣電(dian)壓：660V
額定電流：630A
額定短時耐受電流：30kA
外(wai)殼防護(hu)等級：IP2X、IP30

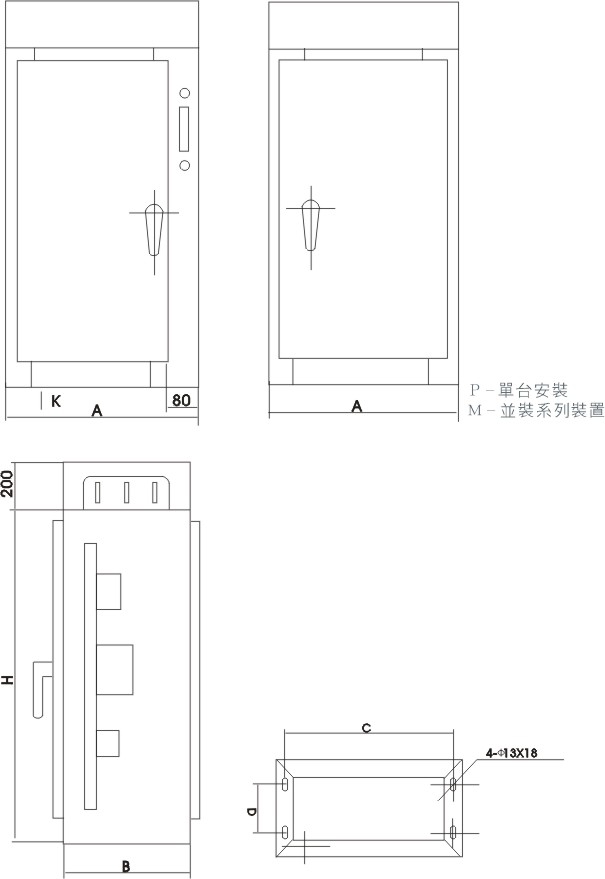

動力柜外形尺寸
1、焊裝式(shi)
焊裝式（單位：mm）
|
H |
A |
B |
C |
D |
備注 |
|
1700、1800 |
600 |
350 |
550 |
250 |
戶外用，需采用加防雨(yu)蓋 |
|
700 |
350 |
650 |
250 |
||
|
800 |
350 |
750 |
250 |
||
|
H+200=1900 |
600 |
450 |
550 |
350 |
|
|
700 |
450 |
650 |
350 |
||
|
800 |
450 |
760 |
350 |
2、組裝式
注：帶頂母線型高度(du)為(wei)H+200mm
