概述
GCS低壓(ya)抽出(chu)(chu)式開關柜(以下稱開關柜)是原兩(liang)部聯合(he)設計組根據行業主(zhu)管(guan)部門、廣大電力(li)用戶及設計單(dan)位(wei)(wei)的(de)要求設計研制出(chu)(chu)的(de)符合(he)國情(qing)、具有較高技術性能(neng)指標、能(neng)夠(gou)適(shi)應電力(li)市場發(fa)展(zhan)需(xu)要并可與現有引進產品競爭(zheng)的(de)低壓(ya)抽出(chu)(chu)式開關柜。該裝置于(yu)1996年7月在上海通過(guo)了(le)兩(liang)部聯合(he)主(zhu)持的(de)鑒定以來，受到生產制造單(dan)位(wei)(wei)和電力(li)使用部門的(de)重(zhong)視和肯定。
電(dian)力工業部、機(ji)械工業部聯合以安全用(yong)[1997]01號、機(ji)重[1997]01號文下發(fa)了《關于GCS型低壓(ya)(ya)抽(chou)出開(kai)關柜(ju)推廣應用(yong)有關問題的通知》，目前，GCS型低壓(ya)(ya)抽(chou)出式開(kai)關柜(ju)已被電(dian)力用(yong)戶廣泛選用(yong)。
本(ben)開關柜適(shi)用(yong)于(yu)發(fa)(fa)電(dian)(dian)廠(chang)(chang)、石油(you)、化(hua)工、冶金、紡織、高(gao)層建(jian)筑等(deng)行業的(de)配電(dian)(dian)系統。在大(da)型發(fa)(fa)電(dian)(dian)廠(chang)(chang)、石化(hua)系統等(deng)自動(dong)化(hua)程(cheng)度高(gao)，要(yao)求與計算機(ji)(ji)接口(kou)的(de)場所，作為三相交流頻率為50(60)Hz、額定工作電(dian)(dian)壓為380V(400V、600V)，額定電(dian)(dian)流為4000A及以(yi)下的(de)發(fa)(fa)、供電(dian)(dian)系統中的(de)配電(dian)(dian)、電(dian)(dian)動(dong)機(ji)(ji)集(ji)中控(kong)制(zhi)、無功(gong)功(gong)率補償使(shi)用(yong)的(de)低壓成套配電(dian)(dian)裝置(zhi)。
標準：
本開(kai)關柜符合IEC439-1 《低(di)壓(ya)成套開(kai)關設備(bei)(bei)(bei)和(he)(he)控制設備(bei)(bei)(bei)》、GB7251.1《 低(di)壓(ya)成套開(kai)關設備(bei)(bei)(bei)和(he)(he)控制設備(bei)(bei)(bei)第一部分》、JB/T9661 《低(di)壓(ya)抽出式成套開(kai)關設備(bei)(bei)(bei)》、
ZBK36001《低壓抽出式(shi)成(cheng)套開關(guan)設(she)備》等標準。
正(zheng)常使用環(huan)境條件
1、周圍空(kong)氣溫度(du)不(bu)高于+40℃ 、不(bu)低于-5 ℃，并且(qie)24h內其平均溫度(du)不(bu)得高于+35℃。
2、大(da)氣條件：空氣清潔，相(xiang)對濕(shi)度(du)在最高溫(wen)度(du)為+40℃ 時不(bu)超(chao)過50%， 在較(jiao)低溫(wen)度(du)時允許(xu)有(you)較(jiao)高的相(xiang)對濕(shi)度(du)，例如+20 ℃時為90%，應考慮(lv)到由于溫(wen)度(du)變(bian)化，可能會偶然產(chan)生適度(du)的凝露。
3、海拔(ba)高(gao)度不(bu)得超過2000m。
4、污染(ran)等級(ji)3。
5、本裝(zhuang)置適應(ying)于以下(xia)溫度(du)(du)的(de)運輸和儲存(cun)過程：-25℃ 至+55 ℃的(de)范(fan)圍之間(jian)，在(zai)短時間(jian)內(不(bu)超(chao)過24h)可(ke)達+70 ℃，在(zai)這些極(ji)限(xian)溫度(du)(du)下(xia)裝(zhuang)置不(bu)應(ying)遭到任何不(bu)可(ke)恢復的(de)損傷，而且在(zai)正(zheng)常(chang)條件(jian)下(xia)應(ying)能正(zheng)常(chang)工作。
6、如(ru)果(guo)上述使用條(tiao)件不(bu)能滿足時，可以與我公(gong)司協商解決。
主要(yao)結構特(te)點
1、開(kai)關(guan)柜柜體的(de)(de)主構(gou)(gou)架采(cai)(cai)用8MF型(xing)材(或(huo)KS、KB型(xing)材或(huo)敷鋁鋅板(ban)制(zhi)作成(cheng)的(de)(de)型(xing)材)，構(gou)(gou)架采(cai)(cai)用拼(pin)裝(zhuang)和(he)部(bu)分(側框和(he)橫梁)焊接兩種結構(gou)(gou)形式。主構(gou)(gou)架上安裝(zhuang)模數為E=20mm和(he)100mm的(de)(de)Φ9.2mm 的(de)(de)安裝(zhuang)孔，使得框架組裝(zhuang)靈活方便。開(kai)關(guan)柜面板(ban)采(cai)(cai)用優質鋼板(ban)經(jing)數控(kong)機(ji)床加工(gong)而(er)成(cheng)，表面經(jing)過酸洗(xi)、磷化處(chu)理后靜電噴塑，抗磨耐(nai)腐(fu)，既有牢固的(de)(de)機(ji)械強度，又有可靠的(de)(de)接地連(lian)續性。
2、開關(guan)柜的(de)各功(gong)能室(shi)相互隔(ge)離，其隔(ge)室(shi)主(zhu)要分為(wei)功(gong)能單(dan)元室(shi)(抽屜)、母線室(shi)、電纜室(shi)，各室(shi)的(de)功(gong)能相對獨立。
3、開關(guan)柜(ju)(ju)的組合形式分為：抽屜(ti)柜(ju)(ju)、固(gu)定(ding)柜(ju)(ju)、混裝柜(ju)(ju)、固(gu)定(ding)分隔柜(ju)(ju)。
1)抽(chou)(chou)屜柜(ju)(ju)是由抽(chou)(chou)屜、柜(ju)(ju)體骨架及相關(guan)組件構成，電(dian)氣元件均固定安裝在抽(chou)(chou)屜內。抽(chou)(chou)屜柜(ju)(ju)主(zhu)要用(yong)于電(dian)動機控制回路，也可用(yong)作配(pei)電(dian)。
2)固定柜(ju)(ju)主要用作(zuo)進線(xian)柜(ju)(ju)、聯(lian)絡柜(ju)(ju)、電容補償(chang)柜(ju)(ju)、變頻器柜(ju)(ju)、軟啟動(dong)柜(ju)(ju)等。
3)混裝柜(ju)即(ji)是抽屜單元與固定單元可混合(he)(he)裝于一個柜(ju)架中(zhong)。混裝柜(ju)主要用(yong)于配電回路(lu)和電動機控(kong)制回路(lu)都有的場合(he)(he)。
4)固定分隔(ge)柜即各(ge)回(hui)路(lu)單元間相互(hu)隔(ge)離，采用插入式或抽出式斷路(lu)器以保證設(she)備維護(hu)及檢修(xiu)的方便。固定分隔(ge)柜主要用于(yu)配(pei)電(dian)回(hui)路(lu)，也可以用于(yu)一些功(gong)率較大的電(dian)動(dong)機控(kong)制回(hui)路(lu)。
4、功能(neng)單元(yuan)(抽屜)
1)抽(chou)屜(ti)層高的模(mo)數(shu)為(wei)(wei)80mm時分為(wei)(wei)160/2、160、240、320、400、480等模(mo)數(shu)單(dan)元(yuan)尺寸系列，抽(chou)屜(ti)安(an)裝(zhuang)單(dan)元(yuan)有效高度1760mm。抽(chou)屜(ti)層高的模(mo)數(shu)為(wei)(wei)200mm時分別為(wei)(wei)200/2、200、400、600等模(mo)數(shu)單(dan)元(yuan)尺寸系列，抽(chou)屜(ti)安(an)裝(zhuang)單(dan)元(yuan)有效高度1800mm。單(dan)元(yuan)回路(lu)額定電流630A及以下其中?單(dan)元(yuan)抽(chou)屜(ti)最(zui)大電流可(ke)達到100A。
2)抽(chou)屜改(gai)變僅在高度尺寸上(shang)的(de)(de)變化(hua)，其寬度、深度尺寸不變。相同(tong)功能單元(yuan)的(de)(de)抽(chou)屜具有良好的(de)(de)互(hu)換性。
3)每臺(tai)MCC柜最(zui)多(duo)能(neng)安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多(duo)功能(neng)后(hou)板
4)抽屜(ti)進出線根據電流大小采用不同(tong)片數(shu)的同(tong)一(yi)規格(ge)片式結構的接插件。
5)1/2單元抽(chou)屜(ti)與電纜室的轉接采用背板式結構ZJ-2型轉接件。
6)單元抽屜與電纜室的(de)轉接(jie)按電流分檔(dang)采用相(xiang)同尺寸棒式或管式結構(gou) ZJ-1型轉接(jie)件。
7)抽(chou)屜(ti)面板具有(you)分、合、試驗(yan)、抽(chou)出等(deng)位置的明(ming)顯等(deng)標(biao)志。抽(chou)屜(ti)單元設有(you)機械聯鎖裝置。
5、母線系統
所有母線皆經過(guo)鍍錫處(chu)理。
1)水平母線
開關柜(ju)的水平母線置于柜(ju)后或柜(ju)頂(ding)。
2)垂直母線
垂直(zhi)母(mu)(mu)線(xian)(xian)布置在垂直(zhi)母(mu)(mu)線(xian)(xian)室內(nei)，用于功(gong)能(neng)單元(yuan)與主母(mu)(mu)線(xian)(xian)直(zhi)接的連接。垂直(zhi)母(mu)(mu)線(xian)(xian)選用“L”形直(zhi)角銅(tong)母(mu)(mu)線(xian)(xian)，置于特制(zhi)的多功(gong)能(neng)板中，可為三相或四相。
3)中(zhong)性(xing)母線(xian)(xian)(N線(xian)(xian))和(he)中(zhong)性(xing)保護(hu)母線(xian)(xian)(PE線(xian)(xian)或PEN線(xian)(xian))中(zhong)性(xing)母線(xian)(xian)和(he)中(zhong)性(xing)保護(hu)母線(xian)(xian)平(ping)行地安裝在(zai)功能單元(yuan)室的下部(bu)和(he)垂直安裝在(zai)電纜室中(zhong)，N線(xian)(xian)與PE線(xian)(xian)之(zhi)間如用(yong)絕(jue)緣子(zi)相隔，則N線(xian)(xian)與PE線(xian)(xian)分別使(shi)用(yong)，二者(zhe)之(zhi)間如用(yong)導體連(lian)接，即成PEN線(xian)(xian)。
6、保護接地系統(tong)
本開關柜的(de)(de)保護電路由(you)單獨裝設(she)的(de)(de)并貫穿(chuan)于整個(ge)排(pai)列長度的(de)(de)PE線(或(huo)PEN線)和可導電的(de)(de)結構(gou)(gou)件(jian)(jian)二部(bu)分組成。裝置中金屬結構(gou)(gou)件(jian)(jian)，除外表的(de)(de)門和封板外，其余都經過(guo)鍍鋅處理，在結構(gou)(gou)件(jian)(jian)的(de)(de)連接處，都經過(guo)精心(xin)設(she)計，使其能通過(guo)一(yi)定的(de)(de)短路電流(liu)。
7、電(dian)纜室(shi)
饋線柜和電(dian)(dian)動(dong)機控制柜設(she)有專用(yong)的電(dian)(dian)纜(lan)(lan)室(shi)，功能單元室(shi)與(yu)電(dian)(dian)纜(lan)(lan)室(shi)內電(dian)(dian)纜(lan)(lan)的連接(jie)通過(guo)轉(zhuan)接(jie)件或(huo)轉(zhuan)接(jie)銅(tong)排實現，既提高了(le)電(dian)(dian)纜(lan)(lan)的使用(yong)可靠性，又(you)極(ji)大地(di)方(fang)便(bian)了(le)用(yong)戶(hu)對電(dian)(dian)纜(lan)(lan)的安裝(zhuang)與(yu)維修。電(dian)(dian)纜(lan)(lan)隔(ge)室(shi)有二個寬(kuan)度(du)尺寸(240mm和440mm)可供選用(yong)，視電(dian)(dian)纜(lan)(lan)數量、截(jie)面和用(yong)戶(hu)對安裝(zhuang)維修方(fang)便(bian)和要求(qiu)而定。
為(wei)了有利(li)于設備(bei)的(de)(de)(de)安裝與現場施工，在(zai)配電柜中(zhong)設有專用的(de)(de)(de)電纜通道，并(bing)附有相應的(de)(de)(de)電纜固定件。
8、裝(zhuang)置的(de)功能單(dan)元(yuan)輔(fu)助接點對數一單(dan)元(yuan)及以上的(de)為32對，1/2單(dan)元(yuan)的(de)為20對，能滿足自動(dong)化用戶與(yu)計算機接口(kou)的(de)需(xu)要。
9 、考慮到干式(shi)變(bian)壓(ya)器使(shi)用的普通(tong)性安全性和油(you)浸(jin)變(bian)壓(ya)器的經濟(ji)性，裝置既(ji)可以方便(bian)的與干式(shi)變(bian)壓(ya)器組成(cheng)一(yi)個組列(lie)，也可以與油(you)浸(jin)變(bian)壓(ya)器低壓(ya)母線方便(bian)連(lian)接。
10、以(yi)(yi)抽屜為主體，同時具有抽出式和固定式，可(ke)以(yi)(yi)混(hun)合組合，任意選用。
11 、柜(ju)體的防護等級為IP30、IP40，可以按用(yong)戶需(xu)要選用(yong)。
開關柜主要技術參數
| 項目 |
參(can)數 |
|
主(zhu)電(dian)路額定電(dian)壓(ya)V |
AC380V（400V）、660V |
|
輔(fu)助電(dian)路額定電(dian)壓(ya)V |
AC220V、380V（400V）；DC110V、220V |
|
額(e)定頻率Hz |
50HZ（60HZ） |
|
額定絕緣電壓V |
600V(1000V) |
|
額定電流A |
水平母線：≤4000A垂(chui)直母線（MCC）：1000A |
|
母線(xian)額定短(duan)時(shi)耐受電流(liu)（KA/1s） |
50、80 |
|
母線額(e)定峰值耐受電流（KA/0.1s） |
105、76 |
|
工頻試驗電壓V |
主電路：2500 V/1min |
|
母線(xian) |
三(san)(san)相五線制(zhi)或三(san)(san)相四線制(zhi) A.B.C.PEN |
|
防護等級 |
IP30,IP40 |

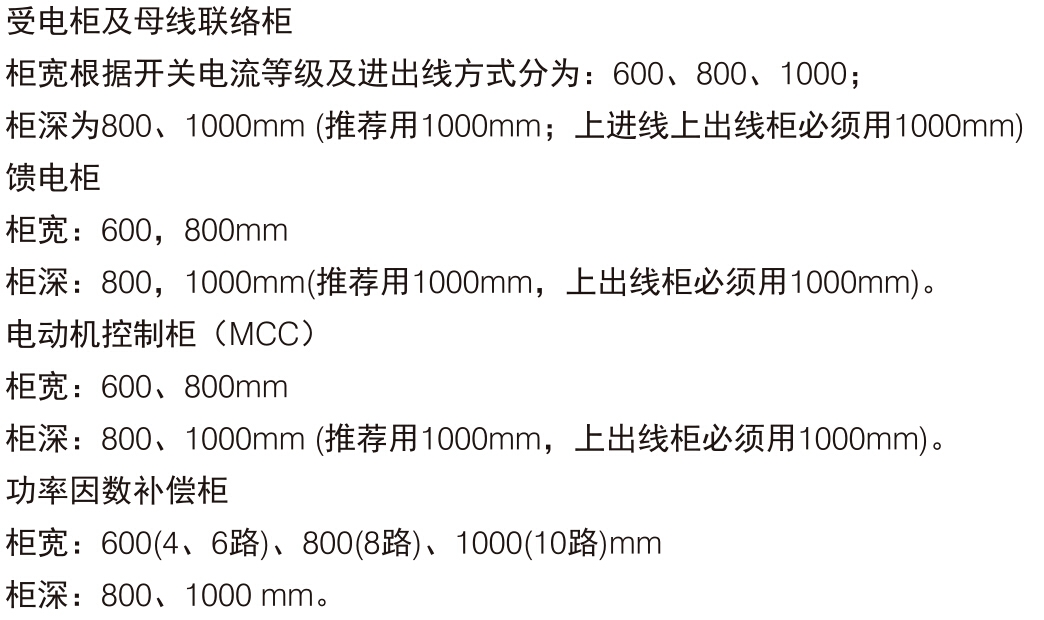

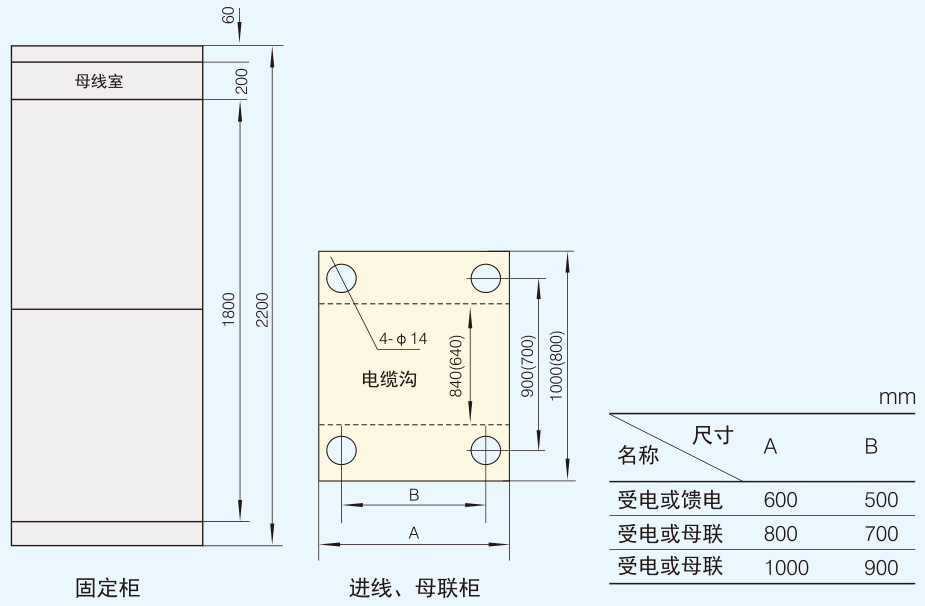

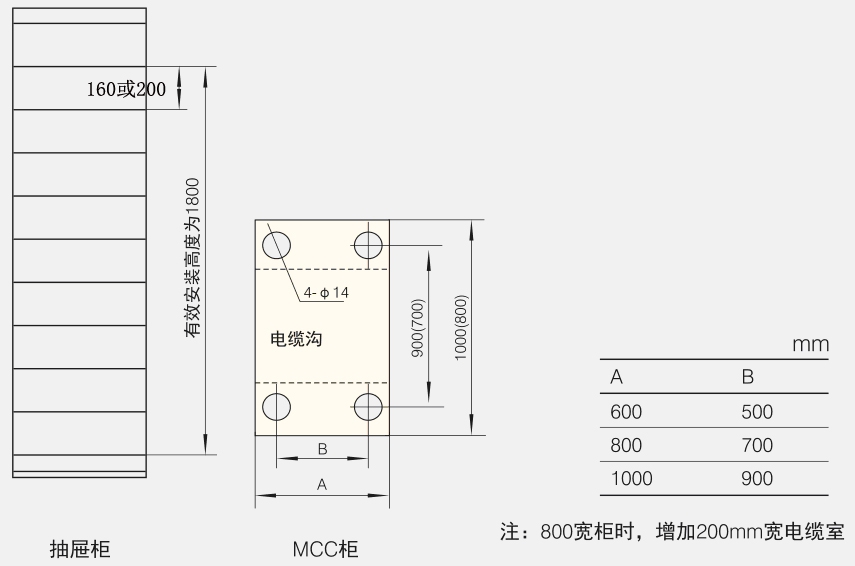

開關柜外形尺寸
