概述

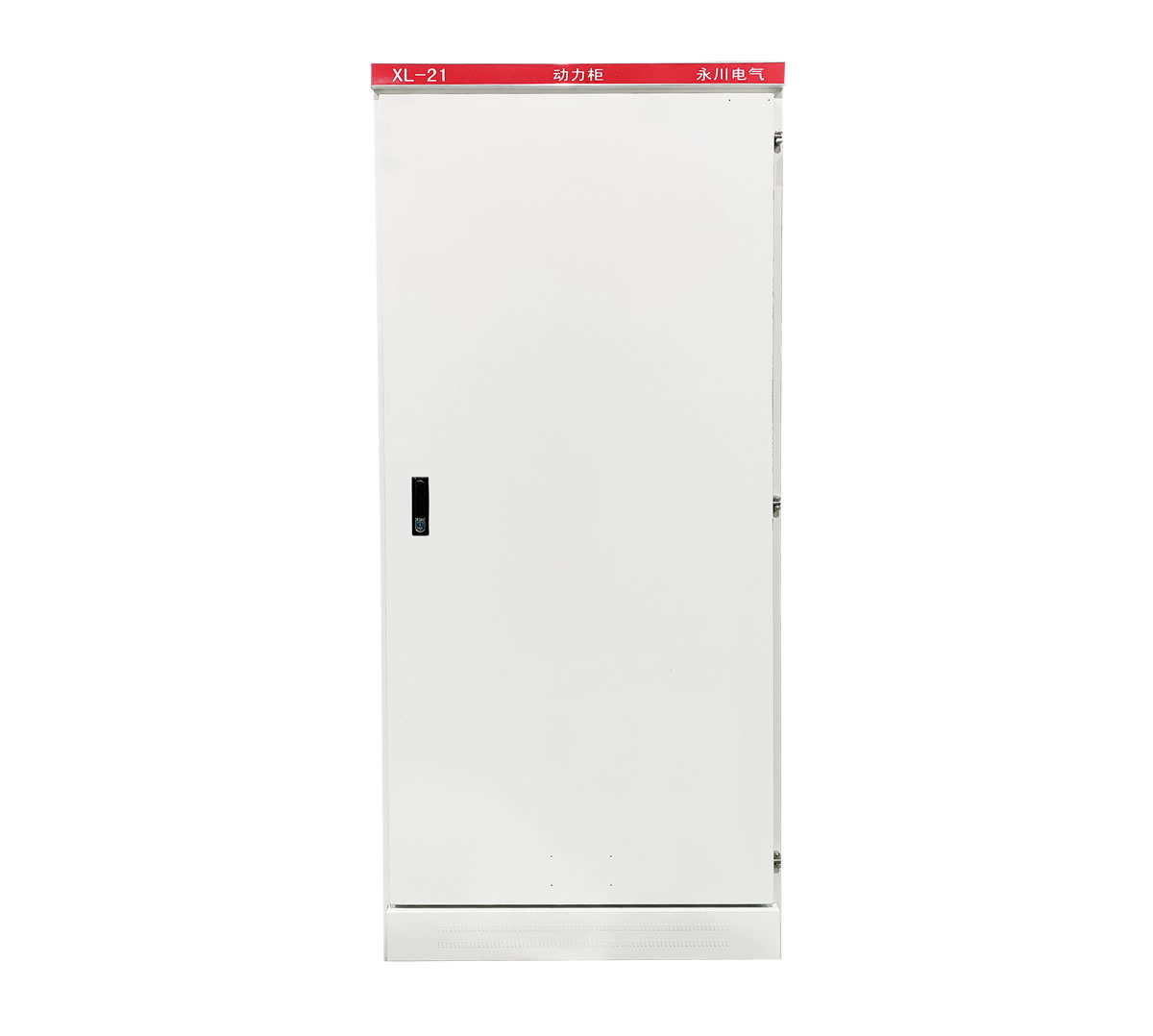

XL-21系(xi)列動(dong)力(li)(li)(li)(li)配電(dian)(dian)(dian)柜(以(yi)下(xia)簡稱動(dong)力(li)(li)(li)(li)柜)系(xi)用(yong)(yong)于(yu)(yu)交流(liu)50Hz，額定(ding)工(gong)作(zuo)電(dian)(dian)(dian)壓380V，額定(ding)電(dian)(dian)(dian)流(liu)630A及以(yi)下(xia)的三相(xiang)三線(xian)、三相(xiang)四線(xian)、三相(xiang)五線(xian)制(zhi)電(dian)(dian)(dian)力(li)(li)(li)(li)系(xi)統(tong)中(zhong)，作(zuo)為動(dong)力(li)(li)(li)(li)、配電(dian)(dian)(dian)、電(dian)(dian)(dian)動(dong)機、控(kong)制(zhi)中(zhong)心等電(dian)(dian)(dian)能轉換(huan)、分配與控(kong)制(zhi)之(zhi)用(yong)(yong)。主(zhu)要(yao)用(yong)(yong)于(yu)(yu)電(dian)(dian)(dian)壓380V，容量(liang)在0.52-75kW電(dian)(dian)(dian)機的電(dian)(dian)(dian)控(kong)裝置及照明等，對于(yu)(yu)其他符合本動(dong)力(li)(li)(li)(li)柜負載性能的場合也允許適用(yong)(yong)。廣(guang)泛應用(yong)(yong)于(yu)(yu)發電(dian)(dian)(dian)廠、變電(dian)(dian)(dian)站、石(shi)油、化工(gong)、冶金、機械(xie)等廠礦(kuang)企業(ye)和(he)高層建筑(zhu)的低(di)壓配電(dian)(dian)(dian)系(xi)統(tong)，是(shi)目前低(di)壓配電(dian)(dian)(dian)系(xi)統(tong)廣(guang)泛使用(yong)(yong)的動(dong)力(li)(li)(li)(li)控(kong)制(zhi)配電(dian)(dian)(dian)設(she)備之(zhi)一。
標準：
本動力柜符合IEC439-1 《低(di)(di)壓成套開關設備和控制(zhi)設備》、GB7251.1《 低(di)(di)壓成套開關設備和控制(zhi)設備第一(yi)部分》等(deng)標準。
正常使用環(huan)境(jing)
1、環境溫(wen)度：-20℃～+40℃，且24h內的平均溫(wen)度不超過+36℃。
2、海(hai)拔高度(du)：不超過2000m。
3、相(xiang)(xiang)對(dui)濕度(du)(du)：在(zai)周圍空(kong)氣溫(wen)度(du)(du)為(wei)+40℃時不(bu)超過50%;在(zai)較低溫(wen)度(du)(du)下(xia)可以有較高的相(xiang)(xiang)對(dui)濕度(du)(du)(如(ru)：+20℃時為(wei)90%)，考慮到溫(wen)度(du)(du)的變化(hua)允許產生適度(du)(du)的凝露(lu)。
4、設(she)備安裝時與(yu)垂直面的(de)傾斜度應不超過5℃。設(she)備應安裝在無劇烈震動、無沖擊及(ji)無腐蝕(shi)的(de)場所。
5、如果上述使用條件不能滿足時，可以與我公司協商(shang)解決。
主(zhu)要(yao)結(jie)構特點
1、動力(li)柜(ju)(ju)系戶內靠墻或離墻安(an)裝(zhuang)(zhuang)、柜(ju)(ju)前檢(jian)修(xiu)，單(dan)面前開門的配電(dian)裝(zhuang)(zhuang)置。其(qi)基本結(jie)構采用鋼板彎制及(ji)角(jiao)鋼焊接或采用型(xing)鋼(C型(xing)或8MF型(xing)材(cai))組合而(er)成。前右側(ce)可裝(zhuang)(zhuang)設刀開關或刀熔(rong)開關操作(zuo)手(shou)柄，作(zuo)為(wei)電(dian)源切斷與接通操作(zuo)之(zhi)用，柜(ju)(ju)門上可裝(zhuang)(zhuang)設操作(zuo)按鈕，指示(shi)燈(deng)及(ji)顯示(shi)儀表(biao)，打開柜(ju)(ju)門后，動力(li)柜(ju)(ju)內部設備全(quan)為(wei)敞露便于檢(jian)修(xiu)維護，本動力(li)柜(ju)(ju)除(chu)裝(zhuang)(zhuang)有空氣斷路器，熔(rong)斷器作(zuo)為(wei)短路保護外，還(huan)裝(zhuang)(zhuang)有接觸器和熱繼電(dian)器。門與殼體均焊有接地(di)(di)螺釘(ding)，確(que)保殼體與地(di)(di)連接可靠。
2、型(xing)鋼做框架的動力柜(ju)，其門板及側(ce)、后(hou)封(feng)板均為可拆式。
3、動力(li)柜分為兩種型式，柜體高(gao)度1700mm和1800mm的(de)為普通型(P型)，柜體獨立安裝，根據要(yao)求(qiu)頂部可開進(jin)出線(xian)孔(kong);柜體高(gao)度1900mm的(de)為帶(dai)頂母(mu)線(xian)型(M型)，柜頂裝有(you)可拆(chai)卸的(de)蓋(gai)板，方便(bian)母(mu)線(xian)安裝和拆(chai)卸。動力(li)柜頂蓋(gai)裝有(you)吊(diao)(diao)環、用于(yu)吊(diao)(diao)裝用。
4、動力柜采用(yong)精鑄可(ke)調門(men)鉸，門(men)開啟大于(yu)135°。柜體內(nei)的(de)安裝支架在元件安裝完(wan)之后,可(ke)以整體的(de)調節。可(ke)根據不同(tong)的(de)使用(yong)環(huan)境來安裝和進出線，通用(yong)性強，可(ke)多臺組合使用(yong)。
4、動(dong)力柜(ju)具有(you)配電方(fang)(fang)案(an)靈活(huo)、組合方(fang)(fang)便、通用(yong)性(xing)強、結構新穎等特點。
5、防護等級可達IP2X、IP30。
動力柜主(zhu)要技術參數
額定電壓：AC400V
額定(ding)絕緣電壓(ya)：660V
額定(ding)電(dian)流(liu)：630A
額定短時耐受電流：30kA
外殼防護等級：IP2X、IP30
動力柜外形尺寸
1、焊(han)裝式
焊裝(zhuang)式(shi)（單(dan)位：mm）
|
H |
A |
B |
C |
D |
備注 |
|
1700、1800 |
600 |
350 |
550 |
250 |
戶外(wai)用(yong)，需采用(yong)加防雨(yu)蓋(gai) |
|
700 |
350 |
650 |
250 |
||
|
800 |
350 |
750 |
250 |
||
|
H+200=1900 |
600 |
450 |
550 |
350 |
|
|
700 |
450 |
650 |
350 |
||
|
800 |
450 |
760 |
350 |
2、組裝式
注(zhu)：帶頂母線型(xing)高(gao)度為H+200mm
