概述

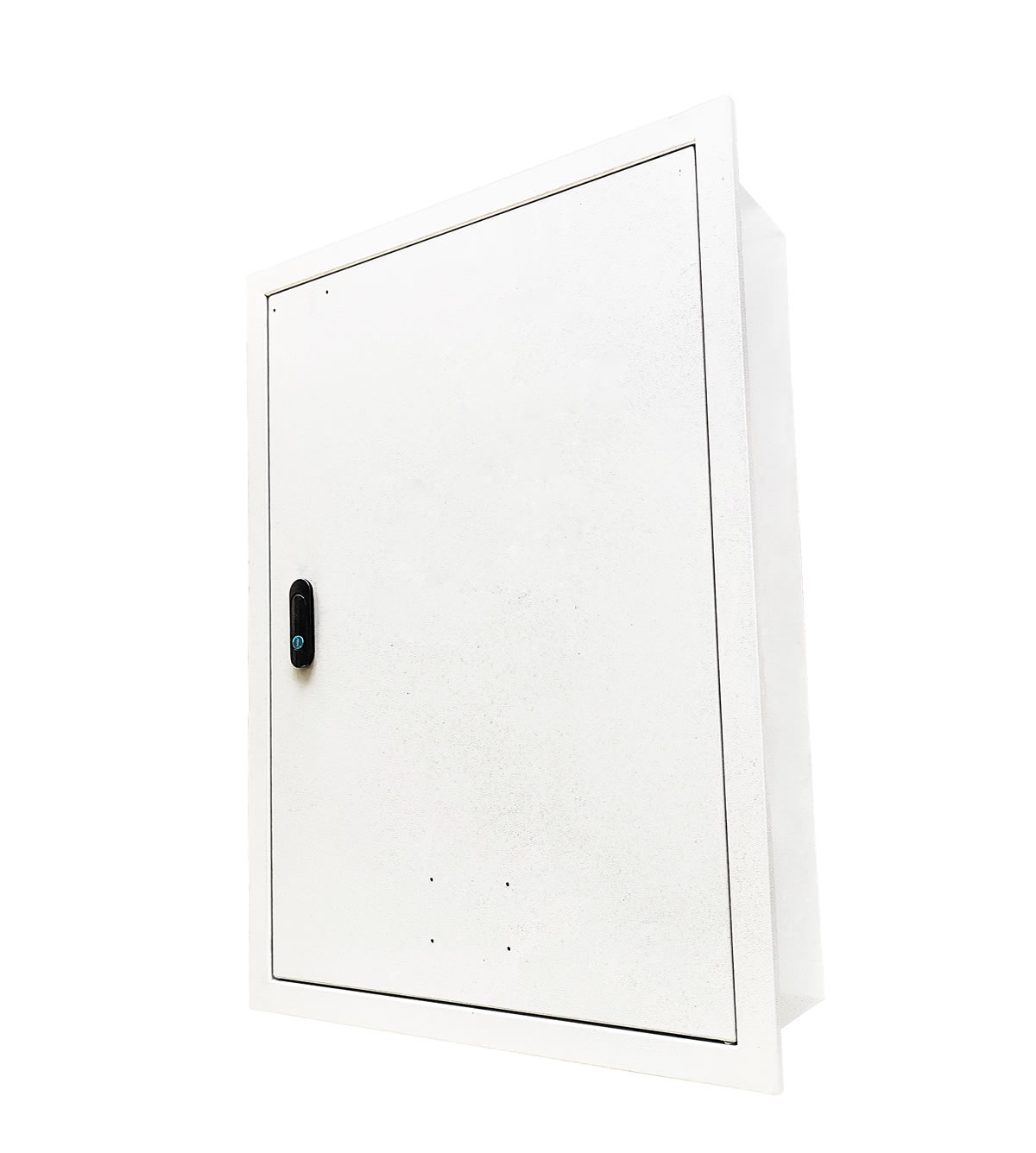

JXF系列配電(dian)(dian)箱為全金屬結(jie)構箱，是(shi)一(yi)種根據電(dian)(dian)器(qi)元(yuan)件型號、規格、數(shu)量設計組裝(zhuang)成各種控(kong)制功能的配電(dian)(dian)箱，適用于交流頻率50Hz、額定工作電(dian)(dian)壓500V及(ji)以(yi)下(xia)電(dian)(dian)路中。在特殊(shu)(shu)要求下(xia)，防護等級可達(da)到IP55，箱體上(shang)、下(xia)均有(you)敲落孔(kong)(kong)或橋架孔(kong)(kong)，多管進線，可預留活(huo)裝(zhuang)開孔(kong)(kong)板，最(zui)大額定電(dian)(dian)流可達(da)630A，適用于工業(ye)、民用建筑、工礦企業(ye)、高層大廈、車站、醫院、學校、機關、住宅(zhai)及(ji)一(yi)些(xie)特殊(shu)(shu)的環境中。
標準
本配電箱符合GB7251.1、GB7251.3《低壓成(cheng)套開(kai)關設備和控制(zhi)設備》及IEC60439《低壓成(cheng)套開(kai)關設備和控制(zhi)設備》等標(biao)準(zhun)。
使(shi)用環境條件
1、海拔(ba)高度(du)不(bu)超(chao)過2000m;
2、周(zhou)圍空氣(qi)溫度不超(chao)過+40℃以及不低于-25℃;
3、+20℃時空(kong)氣相對(dui)濕度月平均不(bu)大于90%;
4、無劇(ju)烈振動和沖擊(ji)的場所;
5、無(wu)爆炸(zha)危險場所，且(qie)介質中無(wu)足以腐蝕金屬和(he)破壞(huai)絕緣的氣體及導電(dian)塵(chen)埃(ai);
6、如果上述(shu)使用條件不(bu)能滿(man)足時(shi)，請與我公司協商，另(ling)行要求。
主要結構特點(dian)
1、JXF系列配電(dian)箱按(an)安(an)裝形式分為明(ming)裝和暗裝、按(an)安(an)裝地點(dian)分為戶(hu)內和戶(hu)外，按(an)選用材(cai)質分為優質冷軋(ya)鋼板和不銹(xiu)鋼。
2、本配電箱的尺寸大(da)小(xiao)可根據(ju)需要任(ren)意選擇，，也可根據(ju)客(ke)戶的需求特殊加(jia)工。
3、箱(xiang)體采用優質冷軋鋼板(或不銹(xiu)鋼)，折彎焊接而(er)成，箱(xiang)前(qian)為雙開(kai)關或單開(kai)門(men)(men)，門(men)(men)開(kai)啟角大于90°，轉動靈活(huo)，門(men)(men)與箱(xiang)體結合部分貼有密封橡皮(pi)，防(fang)止(zhi)液體滲入，門(men)(men)上可安(an)裝(zhuang)透(tou)視窗。箱(xiang)內配用安(an)裝(zhuang)板或安(an)裝(zhuang)角鋼。
4、測量(liang)儀表、按(an)鈕指示燈及控制開(kai)關(guan)等可裝于(yu)門(men)上(shang)，其他電器設(she)備如接觸器、繼電器、接線端子板等均可安裝在箱(xiang)內安裝板或安裝角鋼上(shang)。
5、箱體上下(xia)壁(bi)沖(chong)有敲落孔(kong)或(huo)橋架孔(kong)，便于安裝各種(zhong)規(gui)格的電纜(lan)或(huo)管路(lu)。
6、配電箱(xiang)表面經過環氧樹脂靜電噴涂外理，美觀耐用(yong)。
7、防護等級可達IP55。
技術參數
1、額定工(gong)作電(dian)壓：AC400V/AC230V;
2、最大額定工作電流：630A;
3、額定絕(jue)緣電壓500V;
4、防護(hu)等級(ji)：IP30，IP40，IP43，可達IP55;
5、頻率：50Hz;
6、額定短路(lu)分斷能力(li)：80KA。
外形尺寸
|
型號 |
尺寸（mm） |
型號 |
尺寸（mm） |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
