概述

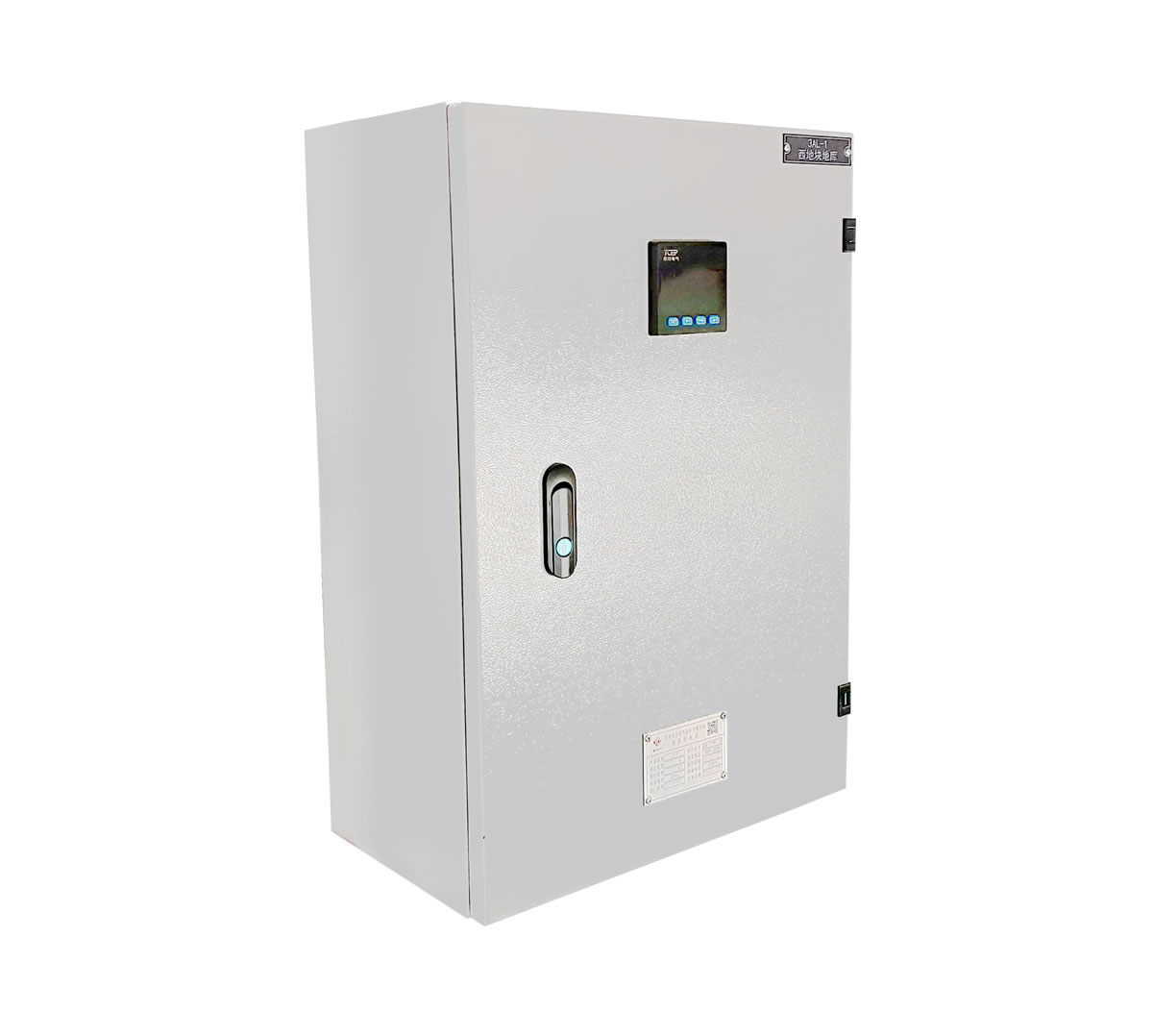

JXF系列配電箱(xiang)為全金屬結構箱(xiang)，是一(yi)種根據電器元件型號、規格、數量設(she)計組裝成各種控制功能的(de)配電箱(xiang)，適(shi)用(yong)(yong)于交流頻率(lv)50Hz、額(e)定工(gong)作電壓(ya)500V及以下(xia)電路中(zhong)。在特殊要(yao)求下(xia)，防護等級可達到IP55，箱(xiang)體上、下(xia)均有敲落孔或橋架孔，多管(guan)進線，可預留活裝開孔板，最大額(e)定電流可達630A，適(shi)用(yong)(yong)于工(gong)業(ye)、民用(yong)(yong)建筑、工(gong)礦企(qi)業(ye)、高(gao)層大廈、車(che)站、醫院、學校、機關(guan)、住宅(zhai)及一(yi)些特殊的(de)環境中(zhong)。
標準
本(ben)配(pei)電箱符(fu)合(he)GB7251.1、GB7251.3《低壓成套(tao)開關(guan)(guan)設備和控制設備》及(ji)IEC60439《低壓成套(tao)開關(guan)(guan)設備和控制設備》等標準。
使(shi)用環境條件
1、海(hai)拔高(gao)度不超過2000m;
2、周(zhou)圍(wei)空氣(qi)溫度不超過+40℃以及不低于(yu)-25℃;
3、+20℃時空氣相對濕度月平均不大(da)于90%;
4、無劇烈振動和沖(chong)擊的場所;
5、無爆炸危險場所(suo)，且介質(zhi)中無足(zu)以腐蝕金屬和破壞絕(jue)緣的(de)氣體(ti)及導(dao)電塵埃(ai);
6、如果(guo)上述(shu)使用條件不能滿足時，請與我公司協商，另行要求。
主(zhu)要(yao)結構特點
1、JXF系列配電箱按(an)安(an)(an)裝形式分(fen)為明(ming)裝和暗裝、按(an)安(an)(an)裝地點分(fen)為戶內和戶外(wai)，按(an)選(xuan)用材質分(fen)為優質冷軋鋼(gang)板和不銹(xiu)鋼(gang)。
2、本配電箱的尺寸大小可(ke)根(gen)據需要任意選擇，，也(ye)可(ke)根(gen)據客(ke)戶的需求(qiu)特殊加工。
3、箱(xiang)體采(cai)用優(you)質(zhi)冷軋鋼板(或不銹鋼)，折彎焊接而成，箱(xiang)前為(wei)雙開關或單開門，門開啟角(jiao)大(da)于90°，轉(zhuan)動靈活，門與箱(xiang)體結(jie)合部分貼(tie)有密封橡皮(pi)，防止液體滲入，門上可安(an)裝透視(shi)窗。箱(xiang)內配用安(an)裝板或安(an)裝角(jiao)鋼。
4、測量(liang)儀表(biao)、按鈕指(zhi)示燈及控(kong)制開關等可裝(zhuang)(zhuang)于(yu)門上，其他電(dian)器(qi)設(she)備(bei)如(ru)接觸器(qi)、繼電(dian)器(qi)、接線端(duan)子板(ban)等均可安裝(zhuang)(zhuang)在箱內安裝(zhuang)(zhuang)板(ban)或安裝(zhuang)(zhuang)角鋼上。
5、箱體上下壁沖有敲落(luo)孔或(huo)橋架孔，便(bian)于安裝各種規格的電纜或(huo)管路(lu)。
6、配電(dian)箱表面經過(guo)環(huan)氧樹脂靜電(dian)噴涂外理，美觀耐用。
7、防護等級可達IP55。
技術參數
1、額定工作(zuo)電壓：AC400V/AC230V;
2、最(zui)大額定工作電(dian)流：630A;
3、額定絕緣電壓500V;
4、防(fang)護等級：IP30，IP40，IP43，可達IP55;
5、頻率：50Hz;
6、額(e)定短路分斷能力：80KA。
外形尺寸
|
型號 |
尺寸（mm） |
型號 |
尺寸（mm） |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
