概述

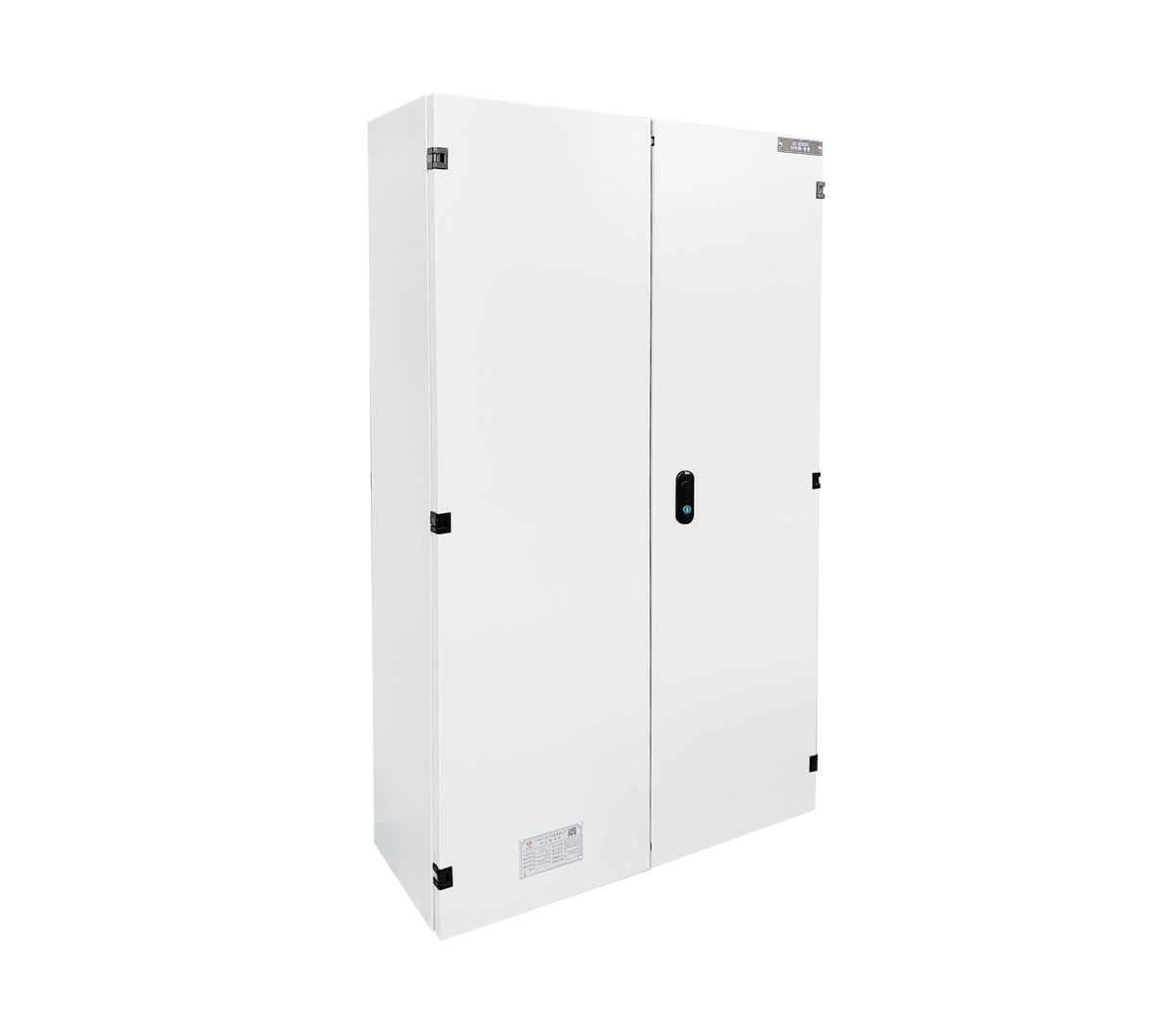

JXF系列配電(dian)(dian)箱(xiang)(xiang)(xiang)為全金屬結構(gou)箱(xiang)(xiang)(xiang)，是一(yi)種根據電(dian)(dian)器元件型號、規格(ge)、數量設計組裝成(cheng)各種控制功能的配電(dian)(dian)箱(xiang)(xiang)(xiang)，適用于(yu)交流頻率50Hz、額定工(gong)作電(dian)(dian)壓(ya)500V及以下(xia)電(dian)(dian)路(lu)中。在特(te)殊要求下(xia)，防(fang)護等級(ji)可達到IP55，箱(xiang)(xiang)(xiang)體上(shang)、下(xia)均有敲落(luo)孔(kong)(kong)或橋架孔(kong)(kong)，多管進(jin)線，可預留活裝開孔(kong)(kong)板，最大額定電(dian)(dian)流可達630A，適用于(yu)工(gong)業(ye)、民用建(jian)筑、工(gong)礦(kuang)企業(ye)、高(gao)層大廈(sha)、車(che)站、醫院(yuan)、學(xue)校、機關、住宅及一(yi)些特(te)殊的環境中。
標準
本(ben)配(pei)電箱符合GB7251.1、GB7251.3《低壓成(cheng)套(tao)開(kai)關設備和控制(zhi)設備》及IEC60439《低壓成(cheng)套(tao)開(kai)關設備和控制(zhi)設備》等標準。
使(shi)用環境(jing)條(tiao)件
1、海拔高度不超過2000m;
2、周圍(wei)空氣溫度不超過+40℃以及不低(di)于-25℃;
3、+20℃時空氣相對濕度月平(ping)均不大于90%;
4、無劇烈振動和沖(chong)擊的場所(suo);
5、無爆炸危險場所，且介質中無足以腐蝕金屬和(he)破壞(huai)絕緣的氣(qi)體(ti)及導電塵埃;
6、如果上述使用條件不能滿足時，請與我公(gong)司(si)協商，另(ling)行(xing)要(yao)求。
主(zhu)要結(jie)構特點
1、JXF系(xi)列(lie)配電箱按安裝(zhuang)形式分為明裝(zhuang)和暗(an)裝(zhuang)、按安裝(zhuang)地點分為戶(hu)內和戶(hu)外(wai)，按選用材質(zhi)分為優質(zhi)冷軋鋼板和不(bu)銹鋼。
2、本配電箱的尺寸(cun)大小可根據(ju)需(xu)要任意選擇，，也可根據(ju)客戶(hu)的需(xu)求特殊加工。
3、箱(xiang)體采用(yong)優質冷軋(ya)鋼(gang)(gang)板(或不(bu)銹鋼(gang)(gang))，折(zhe)彎(wan)焊接(jie)而(er)成(cheng)，箱(xiang)前為(wei)雙(shuang)開(kai)(kai)關或單開(kai)(kai)門，門開(kai)(kai)啟角大于90°，轉動靈活，門與(yu)箱(xiang)體結合部分貼(tie)有密封橡皮，防止液(ye)體滲入，門上可安裝透(tou)視(shi)窗。箱(xiang)內配用(yong)安裝板或安裝角鋼(gang)(gang)。
4、測(ce)量(liang)儀表、按鈕指示(shi)燈及(ji)控制開關等可(ke)裝(zhuang)于門上(shang)，其他電器設備(bei)如接(jie)觸器、繼(ji)電器、接(jie)線端子板等均可(ke)安裝(zhuang)在箱內(nei)安裝(zhuang)板或(huo)安裝(zhuang)角(jiao)鋼上(shang)。
5、箱體上下壁(bi)沖有敲落孔或橋架(jia)孔，便于安裝各種規格的電(dian)纜或管路。
6、配電箱表面經過環氧(yang)樹脂靜電噴涂外理，美觀(guan)耐用。
7、防護等級可達IP55。
技術參數
1、額定工作(zuo)電(dian)壓：AC400V/AC230V;
2、最大額定工作(zuo)電流：630A;
3、額(e)定絕緣電壓500V;
4、防護等級：IP30，IP40，IP43，可達(da)IP55;
5、頻率：50Hz;
6、額定短路分斷能力：80KA。

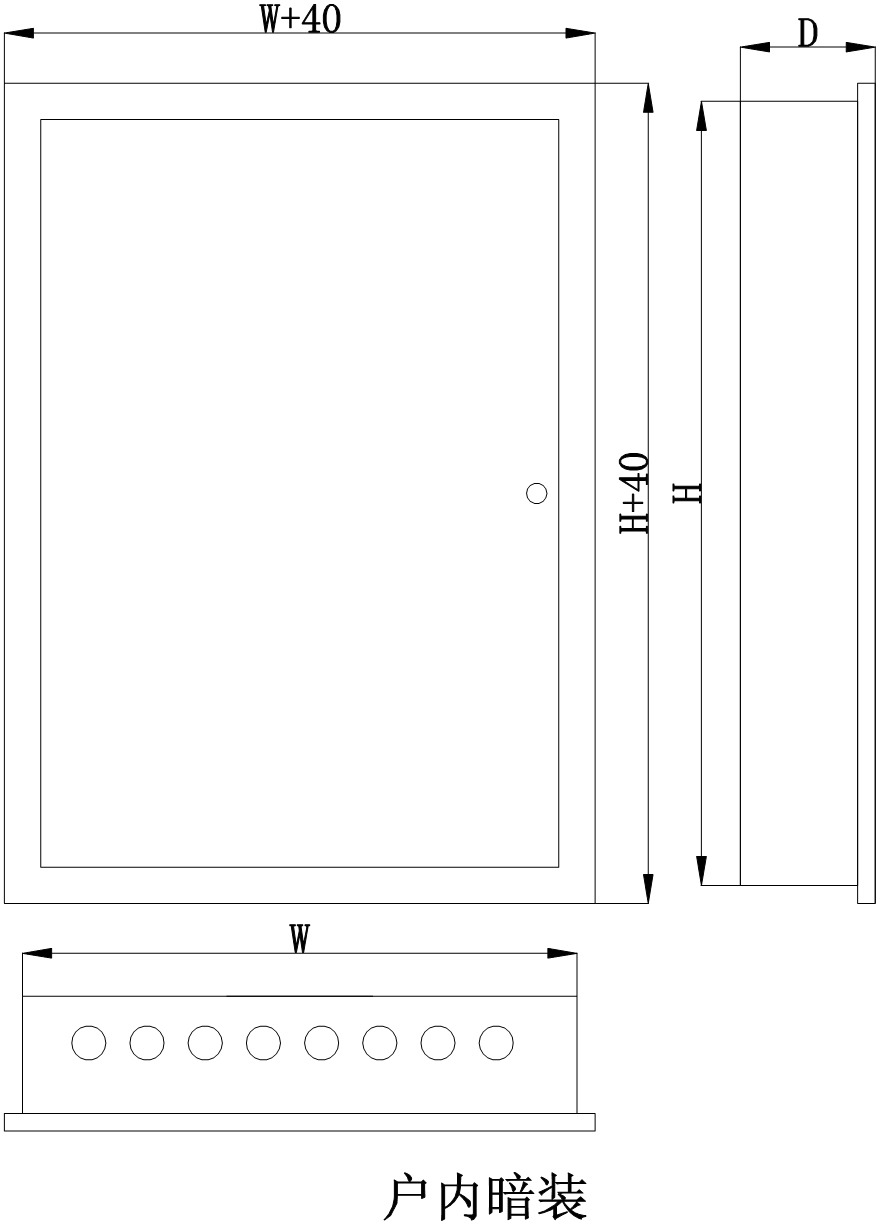

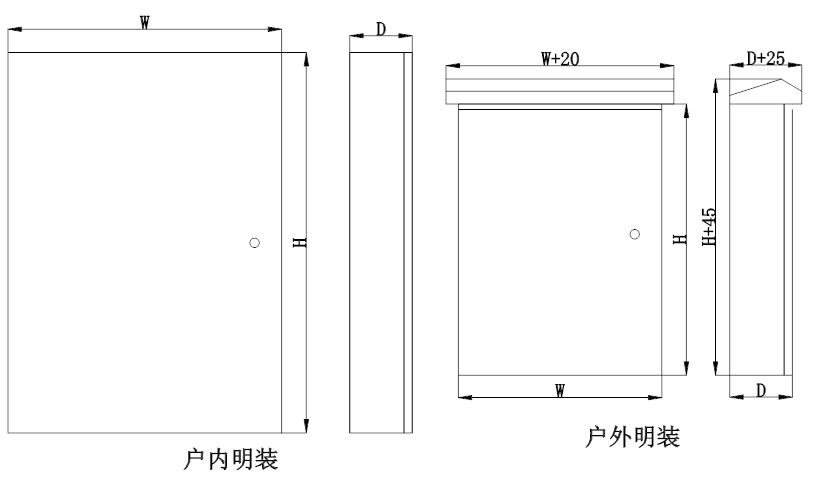

外形尺寸
|
型號 |
尺寸（mm） |
型號 |
尺寸（mm） |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
