概述

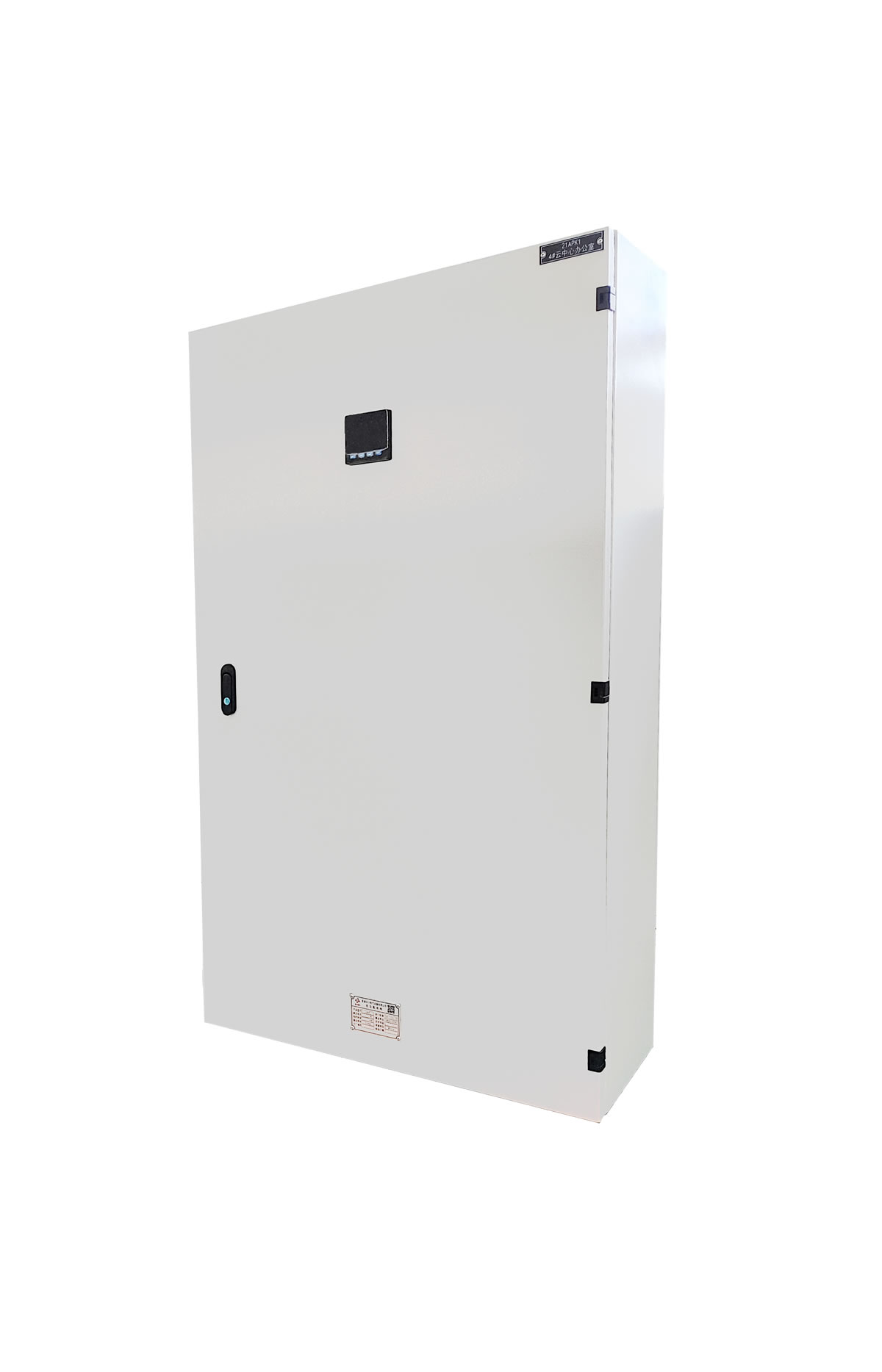

JXF系(xi)列(lie)配(pei)電(dian)(dian)箱(xiang)為全金屬(shu)結構(gou)箱(xiang)，是一種根據電(dian)(dian)器(qi)元(yuan)件(jian)型(xing)號(hao)、規格、數量設(she)計組(zu)裝成各種控(kong)制(zhi)功能的配(pei)電(dian)(dian)箱(xiang)，適(shi)用于(yu)交(jiao)流頻率50Hz、額(e)定(ding)工作電(dian)(dian)壓500V及以下(xia)電(dian)(dian)路中。在特殊要求下(xia)，防護(hu)等級(ji)可(ke)達(da)到IP55，箱(xiang)體(ti)上、下(xia)均(jun)有敲落孔或(huo)橋(qiao)架孔，多管進線(xian)，可(ke)預留活裝開孔板(ban)，最大(da)額(e)定(ding)電(dian)(dian)流可(ke)達(da)630A，適(shi)用于(yu)工業(ye)、民用建(jian)筑(zhu)、工礦企(qi)業(ye)、高層大(da)廈、車站、醫院(yuan)、學校、機關、住(zhu)宅(zhai)及一些特殊的環境中。
標準
本(ben)配電箱符合GB7251.1、GB7251.3《低壓(ya)成套開關(guan)設(she)備和控(kong)制(zhi)設(she)備》及IEC60439《低壓(ya)成套開關(guan)設(she)備和控(kong)制(zhi)設(she)備》等標(biao)準。
使(shi)用環境條件
1、海拔(ba)高度(du)不超過2000m;
2、周(zhou)圍空氣(qi)溫度不超過+40℃以及不低(di)于-25℃;
3、+20℃時空氣相(xiang)對濕度(du)月平(ping)均(jun)不(bu)大于90%;
4、無劇烈振(zhen)動(dong)和(he)沖擊(ji)的場所;
5、無爆炸危(wei)險場(chang)所(suo)，且介(jie)質中無足以腐蝕金屬(shu)和破壞絕緣(yuan)的(de)氣(qi)體(ti)及導電(dian)塵(chen)埃(ai);
6、如果上述使(shi)用(yong)條件不能滿足時，請與我公司協商，另(ling)行要求。
主要結構(gou)特點(dian)
1、JXF系列配(pei)電箱按安(an)裝形(xing)式分為明裝和(he)暗裝、按安(an)裝地點分為戶內(nei)和(he)戶外，按選(xuan)用(yong)材質(zhi)分為優(you)質(zhi)冷軋鋼板(ban)和(he)不銹鋼。
2、本(ben)配電箱的尺(chi)寸大(da)小可根(gen)據(ju)需(xu)要任意選擇，，也可根(gen)據(ju)客戶(hu)的需(xu)求特殊加工。
3、箱體(ti)(ti)采用優(you)質冷軋鋼(gang)(gang)板(ban)(或(huo)不銹鋼(gang)(gang))，折(zhe)彎(wan)焊接而(er)成，箱前(qian)為雙開關或(huo)單開門，門開啟(qi)角(jiao)大于90°，轉動靈活，門與箱體(ti)(ti)結(jie)合(he)部分貼有(you)密封橡皮(pi)，防止液(ye)體(ti)(ti)滲入，門上可安裝透視窗。箱內配用安裝板(ban)或(huo)安裝角(jiao)鋼(gang)(gang)。
4、測量儀表、按鈕指示(shi)燈及控制開關(guan)等(deng)可(ke)裝(zhuang)(zhuang)于門上，其(qi)他(ta)電器(qi)設備如接觸器(qi)、繼(ji)電器(qi)、接線端子板等(deng)均可(ke)安(an)裝(zhuang)(zhuang)在箱內安(an)裝(zhuang)(zhuang)板或安(an)裝(zhuang)(zhuang)角鋼上。
5、箱(xiang)體上(shang)下壁沖有敲落孔或(huo)橋(qiao)架孔，便于安裝各(ge)種規格的電纜或(huo)管路。
6、配電箱表面經(jing)過(guo)環氧樹脂靜電噴涂外理(li)，美觀耐用(yong)。
7、防護等(deng)級可達(da)IP55。
技術參數
1、額定工作電壓：AC400V/AC230V;
2、最大額定工(gong)作電流：630A;
3、額(e)定絕緣電壓500V;
4、防(fang)護等級(ji)：IP30，IP40，IP43，可達IP55;
5、頻率：50Hz;
6、額定短路分斷能(neng)力：80KA。
外形尺寸
|
型號 |
尺寸（mm） |
型號 |
尺寸（mm） |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
