概述

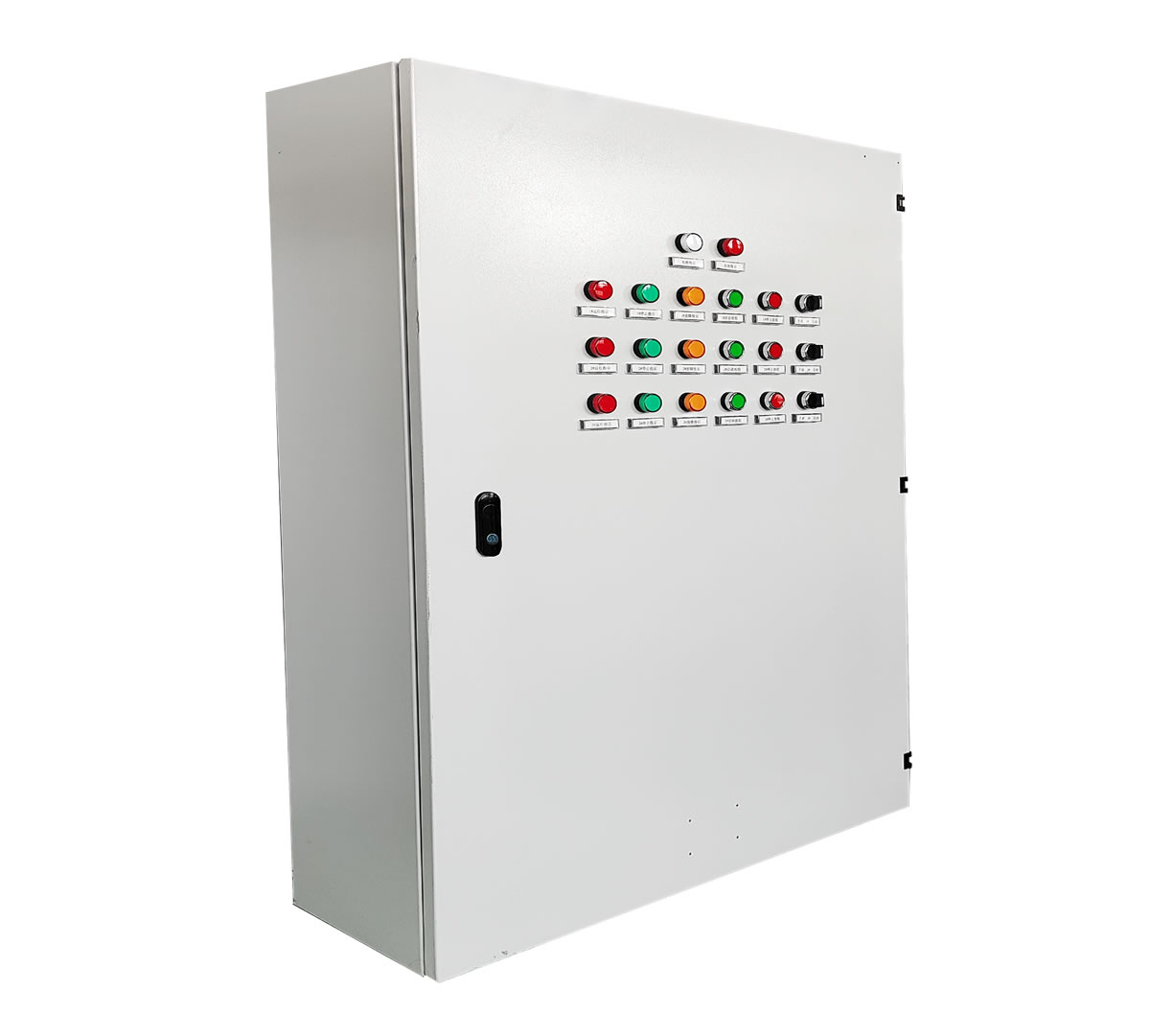

JXF系列配電箱(xiang)為全金屬(shu)結構(gou)箱(xiang)，是一種根據電器元件型號(hao)、規格(ge)、數量設(she)計(ji)組(zu)裝(zhuang)成(cheng)各種控制功能的配電箱(xiang)，適用于交流(liu)頻(pin)率50Hz、額定工作電壓500V及以下(xia)電路中(zhong)。在(zai)特殊要求(qiu)下(xia)，防護等級可(ke)達到(dao)IP55，箱(xiang)體上(shang)、下(xia)均(jun)有敲落(luo)孔(kong)(kong)或橋架孔(kong)(kong)，多(duo)管進(jin)線(xian)，可(ke)預(yu)留(liu)活裝(zhuang)開孔(kong)(kong)板，最大額定電流(liu)可(ke)達630A，適用于工業(ye)、民(min)用建筑、工礦企業(ye)、高層大廈、車站、醫院(yuan)、學校、機(ji)關、住(zhu)宅及一些特殊的環境中(zhong)。
標準
本配電箱符合GB7251.1、GB7251.3《低壓成套(tao)開(kai)(kai)關設備(bei)(bei)和(he)控制設備(bei)(bei)》及(ji)IEC60439《低壓成套(tao)開(kai)(kai)關設備(bei)(bei)和(he)控制設備(bei)(bei)》等標準。
使用環境條件(jian)
1、海拔高度不(bu)超過2000m;
2、周圍(wei)空氣溫度不超過(guo)+40℃以及不低(di)于-25℃;
3、+20℃時空氣相對(dui)濕度(du)月平均不大于90%;
4、無劇烈振動(dong)和沖(chong)擊的場所(suo);
5、無(wu)爆炸危(wei)險場所(suo)，且介質(zhi)中無(wu)足以腐(fu)蝕金(jin)屬和(he)破壞絕(jue)緣的(de)氣體及導電塵埃;
6、如果上述使用(yong)條件不(bu)能滿(man)足時，請與我公(gong)司協(xie)商，另行要求。
主要結構特點
1、JXF系(xi)列配電箱按(an)(an)安裝形式分(fen)為(wei)明(ming)裝和(he)(he)暗裝、按(an)(an)安裝地點分(fen)為(wei)戶內和(he)(he)戶外，按(an)(an)選用材質分(fen)為(wei)優質冷軋鋼板和(he)(he)不銹鋼。
2、本配電箱的(de)尺寸大小可(ke)根(gen)據需要(yao)任意選(xuan)擇，，也可(ke)根(gen)據客(ke)戶的(de)需求特殊加(jia)工(gong)。
3、箱體采用優(you)質冷(leng)軋鋼(gang)板(或不銹(xiu)鋼(gang))，折彎(wan)焊接(jie)而成，箱前為雙開關或單開門(men)，門(men)開啟角大于90°，轉動靈活(huo)，門(men)與箱體結(jie)合部分貼有密封橡皮，防止液體滲入，門(men)上可安裝透(tou)視窗。箱內(nei)配用安裝板或安裝角鋼(gang)。
4、測量儀表、按鈕指示燈及(ji)控制(zhi)開關等可(ke)裝于門(men)上，其他電器設備如接觸(chu)器、繼電器、接線端子板(ban)等均可(ke)安(an)裝在箱(xiang)內安(an)裝板(ban)或安(an)裝角鋼上。
5、箱體(ti)上下(xia)壁沖(chong)有敲落(luo)孔或橋架孔，便于安(an)裝各(ge)種規格(ge)的電纜或管路。
6、配(pei)電(dian)(dian)箱(xiang)表面經過環氧樹脂靜電(dian)(dian)噴涂外理，美觀耐用。
7、防護等級可(ke)達IP55。
技術參數
1、額(e)定(ding)工作(zuo)電壓：AC400V/AC230V;
2、最大額定工作(zuo)電流：630A;
3、額(e)定絕緣電壓500V;
4、防護(hu)等級：IP30，IP40，IP43，可達IP55;
5、頻率：50Hz;
6、額定短路分(fen)斷能力：80KA。
外形尺寸
|
型號 |
尺寸（mm） |
型號 |
尺寸（mm） |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
