概述

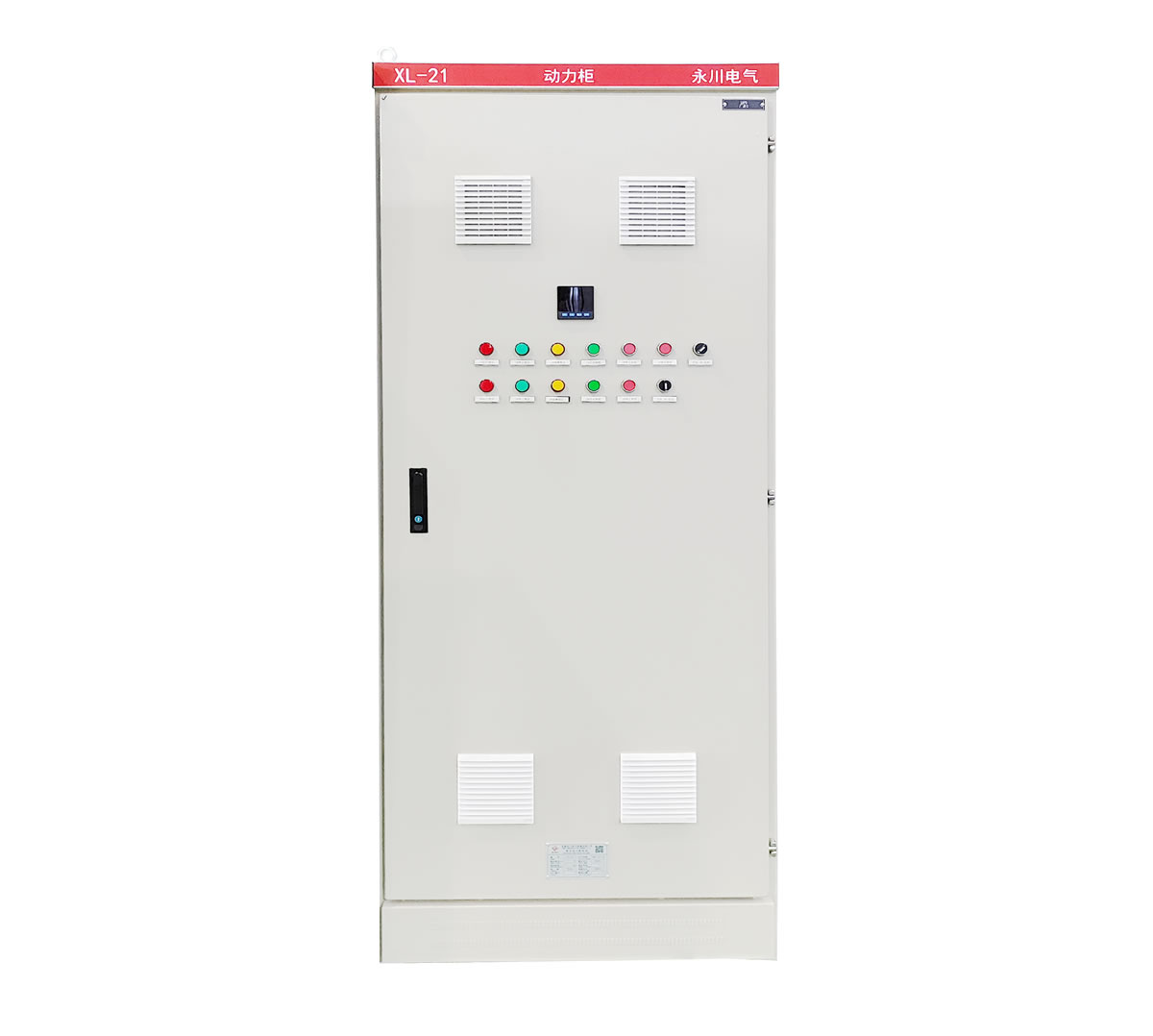

XL-21系列動(dong)力配(pei)電(dian)柜(ju)(以下簡稱動(dong)力柜(ju))系用于(yu)(yu)(yu)交流50Hz，額(e)定工作電(dian)壓(ya)380V，額(e)定電(dian)流630A及以下的(de)(de)三(san)相三(san)線(xian)、三(san)相四(si)線(xian)、三(san)相五(wu)線(xian)制(zhi)電(dian)力系統中(zhong)，作為動(dong)力、配(pei)電(dian)、電(dian)動(dong)機、控制(zhi)中(zhong)心等電(dian)能轉換、分配(pei)與控制(zhi)之(zhi)用。主要用于(yu)(yu)(yu)電(dian)壓(ya)380V，容量在0.52-75kW電(dian)機的(de)(de)電(dian)控裝置及照明等，對于(yu)(yu)(yu)其他符合本動(dong)力柜(ju)負載(zai)性能的(de)(de)場合也(ye)允許(xu)適用。廣(guang)(guang)泛應(ying)用于(yu)(yu)(yu)發(fa)電(dian)廠、變電(dian)站、石油、化工、冶金、機械等廠礦企業和(he)高層(ceng)建(jian)筑的(de)(de)低(di)壓(ya)配(pei)電(dian)系統，是目前低(di)壓(ya)配(pei)電(dian)系統廣(guang)(guang)泛使用的(de)(de)動(dong)力控制(zhi)配(pei)電(dian)設備(bei)之(zhi)一。
標準：
本動力柜符合(he)IEC439-1 《低壓(ya)成(cheng)套(tao)開關(guan)設(she)備和控(kong)制(zhi)設(she)備》、GB7251.1《 低壓(ya)成(cheng)套(tao)開關(guan)設(she)備和控(kong)制(zhi)設(she)備第一(yi)部分(fen)》等標準。
正常(chang)使(shi)用環境
1、環境(jing)溫(wen)度：-20℃～+40℃，且24h內的平均溫(wen)度不超過+36℃。
2、海拔高度：不超過2000m。
3、相對濕度：在周(zhou)圍空(kong)氣(qi)溫度為+40℃時不超過50%;在較低(di)溫度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的凝露(lu)。
4、設(she)備(bei)安裝(zhuang)時與垂(chui)直面的傾斜度應不(bu)超過5℃。設(she)備(bei)應安裝(zhuang)在(zai)無(wu)劇(ju)烈震動、無(wu)沖(chong)擊及(ji)無(wu)腐(fu)蝕(shi)的場所。
5、如果上(shang)述使用條(tiao)件不能滿足(zu)時(shi)，可(ke)以與(yu)我公司(si)協商解(jie)決(jue)。
主要結構(gou)特(te)點(dian)
1、動力柜系戶內(nei)靠墻(qiang)或離墻(qiang)安裝(zhuang)(zhuang)、柜前(qian)檢(jian)修，單面前(qian)開門(men)的配(pei)電(dian)裝(zhuang)(zhuang)置。其基(ji)本結(jie)構采(cai)用鋼(gang)板(ban)彎制及角鋼(gang)焊接或采(cai)用型(xing)鋼(gang)(C型(xing)或8MF型(xing)材(cai))組合而成。前(qian)右側可(ke)裝(zhuang)(zhuang)設(she)(she)(she)刀開關或刀熔(rong)開關操作(zuo)手柄，作(zuo)為電(dian)源切斷與(yu)(yu)接通操作(zuo)之用，柜門(men)上(shang)可(ke)裝(zhuang)(zhuang)設(she)(she)(she)操作(zuo)按(an)鈕，指示(shi)燈及顯示(shi)儀表，打開柜門(men)后(hou)，動力柜內(nei)部設(she)(she)(she)備全為敞露便于檢(jian)修維護(hu)，本動力柜除裝(zhuang)(zhuang)有(you)空氣斷路(lu)器(qi)(qi)，熔(rong)斷器(qi)(qi)作(zuo)為短(duan)路(lu)保護(hu)外(wai)，還(huan)裝(zhuang)(zhuang)有(you)接觸器(qi)(qi)和熱繼電(dian)器(qi)(qi)。門(men)與(yu)(yu)殼(ke)體均焊有(you)接地螺(luo)釘，確保殼(ke)體與(yu)(yu)地連接可(ke)靠。
2、型鋼做(zuo)框架的(de)動(dong)力柜，其門(men)板(ban)及側、后封板(ban)均為可拆式。
3、動力(li)柜分為(wei)兩種型(xing)式，柜體高度1700mm和(he)1800mm的為(wei)普(pu)通型(xing)(P型(xing))，柜體獨立安(an)裝，根據要求頂部(bu)可開(kai)進(jin)出線(xian)孔(kong);柜體高度1900mm的為(wei)帶頂母(mu)(mu)線(xian)型(xing)(M型(xing))，柜頂裝有可拆卸的蓋板，方(fang)便母(mu)(mu)線(xian)安(an)裝和(he)拆卸。動力(li)柜頂蓋裝有吊環、用(yong)于吊裝用(yong)。
4、動(dong)力柜采用精鑄(zhu)可調門(men)(men)鉸，門(men)(men)開啟大于135°。柜體(ti)內的安裝支(zhi)架在元件安裝完(wan)之后,可以整體(ti)的調節。可根(gen)據不同的使(shi)用環(huan)境來(lai)安裝和進出(chu)線，通(tong)用性強，可多臺組合(he)使(shi)用。
4、動力柜(ju)具有配電方案靈活、組合方便、通用性(xing)強、結構新穎等特點。
5、防(fang)護等級可達IP2X、IP30。
動力柜主要技術(shu)參數
額定(ding)電(dian)壓：AC400V
額定絕緣電(dian)壓(ya)：660V
額定電流(liu)：630A
額(e)定短時耐(nai)受電流：30kA
外殼(ke)防護等(deng)級：IP2X、IP30
動力柜外形尺寸
1、焊(han)裝(zhuang)式
焊裝式（單位：mm）
|
H |
A |
B |
C |
D |
備注 |
|
1700、1800 |
600 |
350 |
550 |
250 |
戶外用，需采用加防(fang)雨蓋 |
|
700 |
350 |
650 |
250 |
||
|
800 |
350 |
750 |
250 |
||
|
H+200=1900 |
600 |
450 |
550 |
350 |
|
|
700 |
450 |
650 |
350 |
||
|
800 |
450 |
760 |
350 |
2、組裝式(shi)
注(zhu)：帶頂母線型高度為H+200mm
