概述

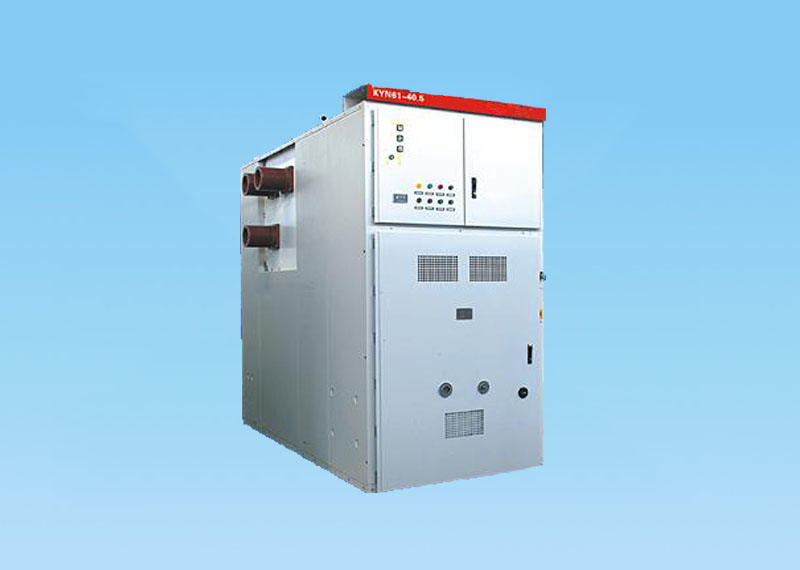

    KYN61-40.5鎧裝移開(kai)式(shi)交流(liu)金屬封閉開(kai)關(guan)設備 (以下簡稱(cheng)開(kai)關(guan)設備) 額定電(dian)壓及頻率(lv)分別為40.5KV,50(60Hz)。主要用于工(gong)廠和(he)電(dian)力系統(tong)中接受和(he)分配電(dian)能(neng)并對電(dian)路實行控制、保(bao)護和(he)監(jian)測(ce)。其主要特(te)點是能(neng)配真空斷(duan)路(lu)器(qi)或SF6斷(duan)路(lu)器(qi),柜體(ti)(ti)采用組裝結構，提(ti)高(gao)了產品品質和配合精度。

    標準：

       GB3906-2006 《3~35kV交流金屬封閉開關設備》、GB11022-89 《高壓開關設備通用技術條件》、IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》、DL404-97 《戶內交流高壓開關柜訂貨技術條件》
       使用環境
       正常環境條件
       1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
       2．海拔高度不超過1000m；
       3．相對環境濕度日平均不大于95%，月平均不大于90%；
       4．地震烈度不超過8級；
       5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
       6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
       特(te)殊工作條件(jian)

       在超過規定的正常的環境條件下使用時，可以與我公司協商解決。

       技術指標
      ·額定電壓(KV) 40.5
      ·工頻耐受電壓(KV) 95(1min)
      ·沖擊耐受電壓(KV) 185
      ·額定頻率　50Hz
      ·額定電流(A) 1250/1600/2000
      ·額定熱穩定電流(KA 4S) 25/31.5/40
      ·額定動穩定電流(KA) 63/80
      ·額定短路開斷電流(KA) 25/31.5/40
      ·額定短路關合電流(KA) 63/80
      ·分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
      ·防護等級　IP3X

       組(zu)成結構(gou)

       開(kai)關設備柜(ju)體結構采用(yong)(yong)組裝式、斷路(lu)器采用(yong)(yong)手(shou)(shou)車(che)落地(di)式結構；配用(yong)(yong)全(quan)新型復合(he)絕緣真空斷路(lu)器、并且有良好的互換性；手(shou)(shou)車(che)車(che)架中裝有絲杠(gang)螺母推進(jin)機構，可(ke)輕松移動手(shou)(shou)車(che)，并防止(zhi)誤操作而損(sun)壞(huai)推進(jin)機構；主開(kai)關、手(shou)(shou)車(che)、開(kai)關柜(ju)門之間(jian)的聯鎖均采用(yong)(yong)強制機械閉鎖方式，滿足(zu)“五防”功能(neng)；所有的操作均可(ke)在柜(ju)門關閉狀態下進(jin)行；電纜(lan)室空間(jian)充裕，可(ke)連接多根電纜(lan)；快速接地(di)開(kai)關用(yong)(yong)于接地(di)和回路(lu)短路(lu)；外殼防護等級(ji)(ji)IP3X，手(shou)(shou)車(che)室門打開(kai)狀態下，防護等級(ji)(ji)IP2X。

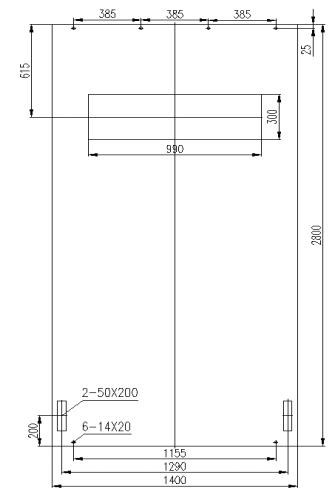

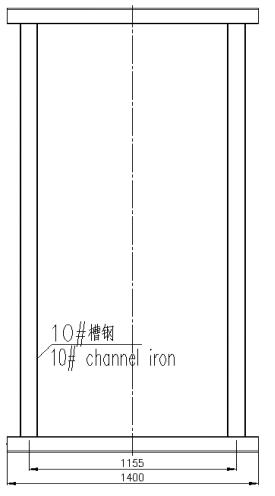

動力柜外形尺寸
