GGD交流(liu)低壓配電(dian)(dian)(dian)柜(ju)(以下簡(jian)稱開關柜(ju))適(shi)用(yong)于(yu)發電(dian)(dian)(dian)廠(chang)、變電(dian)(dian)(dian)站、廠(chang)礦企業等電(dian)(dian)(dian)力(li)用(yong)戶的交流(liu)50HZ，額定工作電(dian)(dian)(dian)壓380V額定工作電(dian)(dian)(dian)流(liu)3150A的配電(dian)(dian)(dian)系統，做為動力(li)、照明及(ji)配電(dian)(dian)(dian)設備的電(dian)(dian)(dian)能轉換(huan)、分配與控制之用(yong)。
本(ben)開關(guan)(guan)柜(ju)是根(gen)據能源部主管上級，廣大電力用戶及設計部門的要求(qiu)，本(ben)著安全(quan)、經濟、合理、可(ke)靠(kao)的原則設計的新(xin)型低壓(ya)配電柜(ju)。產品(pin)具有(you)分斷能力高，動熱穩(wen)定性好，電氣方案(an)靈活(huo)、組合方便(bian)，系列性、實用性強，結構新(xin)穎、防護等級高等特點。可(ke)作為(wei)低壓(ya)成套開關(guan)(guan)設備(bei)的更新(xin)換(huan)代產品(pin)使用。
標準：
本(ben)開關柜符(fu)合IEC439-1 《低壓(ya)成套(tao)(tao)開關設備(bei)和控(kong)制設備(bei)》、GB7251.1《 低壓(ya)成套(tao)(tao)開關設備(bei)和控(kong)制設備(bei)第一部分》 、JB/T5877《低壓(ya)固定(ding)封閉式成套(tao)(tao)開關設備(bei)》等標準。
正常使用環(huan)境條件(jian)
1、周(zhou)圍空氣溫度不(bu)高(gao)于(yu)+40℃，不(bu)低于(yu)-5℃，24h內的平(ping)均溫度不(bu)得高(gao)于(yu)+35℃，超(chao)過時(shi)，需根據實際(ji)情況降(jiang)容運行(xing);
2、戶內使用：使用地(di)點的海(hai)拔(ba)不得超(chao)過2000m ;
3、周圍空(kong)氣相(xiang)對溫度(du)為+40℃時不超(chao)過(guo)50%，在較低(di)溫度(du)時允(yun)許有(you)較大(da)的相(xiang)對溫度(du)，如(ru)+20℃時為90%，應考慮到由于(yu)溫度(du)的變化可能會(hui)偶然產(chan)生凝露的影響;
4、裝置(zhi)安(an)裝時與垂直面的(de)斜度不(bu)超過5℃，且(qie)整組柜列相對平(ping)整(符合GBJ232-82標準);
5、裝置應安裝在(zai)無(wu)劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所;
6、用(yong)戶有特殊要求(qiu)可以(yi)與(yu)我公司協商解(jie)決。
主要結構特點
1、柜(ju)(ju)體(ti)采用通(tong)用柜(ju)(ju)的形式，構(gou)架用8MF冷彎型鋼局部(bu)焊接(jie)組裝而成，構(gou)架零(ling)(ling)件及專用配套(tao)零(ling)(ling)件由(you)型鋼定點生產廠配套(tao)供貨以(yi)保(bao)證(zheng)柜(ju)(ju)體(ti)的精度(du)和質量。
通用(yong)柜(ju)的零部件按(an)模(mo)塊原理設計，并有20模(mo)的安裝(zhuang)孔。通用(yong)系數高，可以使工廠(chang)實現(xian)予生產(chan)，既縮(suo)短了生產(chan)制造周期，也提高了工作效率(lv)。
2、柜(ju)(ju)體(ti)(ti)設計時(shi)充分考慮到柜(ju)(ju)體(ti)(ti)運行中(zhong)的散熱(re)問題(ti)。在柜(ju)(ju)體(ti)(ti)上下(xia)兩端均有不同的數量的散熱(re)槽(cao)孔，當柜(ju)(ju)內電器元件發(fa)熱(re)后，熱(re)量上升，通過上端槽(cao)孔排出(chu)，而冷(leng)風不斷(duan)地由下(xia)端槽(cao)孔補充進柜(ju)(ju)，使(shi)密封的柜(ju)(ju)體(ti)(ti)自下(xia)而上形成一個自然(ran)通風道，達到散熱(re)的目。
3、本開關柜(ju)(ju)按照現代工業(ye)產品造型設計的要求，采用黃金分(fen)割(ge)比的方(fang)(fang)法(fa)設計柜(ju)(ju)體外形(xing)和各部分(fen)的分(fen)割(ge)尺寸，使(shi)整柜(ju)(ju)美觀大方(fang)(fang)，面目一新。
4、柜(ju)門(men)用轉軸活動鉸鏈與(yu)構(gou)(gou)架(jia)(jia)相連，安裝、拆卸方便，門(men)的(de)折邊處均(jun)嵌(qian)有一根山型橡塑條，關門(men)時(shi)門(men)與(yu)構(gou)(gou)架(jia)(jia)之間的(de)嵌(qian)條有一定壓縮行程，能防(fang)止門(men)與(yu)柜(ju)體直接碰撞，也提高了門(men)的(de)防(fang)護(hu)等級。
5、裝有電器元件的(de)儀(yi)表門用(yong)多股軟銅線與構(gou)(gou)架(jia)(jia)連(lian)接，柜內的(de)安裝件與構(gou)(gou)架(jia)(jia)間用(yong)滾花螺釘連(lian)接，整(zheng)(zheng)柜構(gou)(gou)成完整(zheng)(zheng)的(de)接地保護電路。
6、柜體面(mian)漆(qi)選用(yong)聚酯桔形烘(hong)漆(qi)，附著力強，質感(gan)好，整(zheng)柜呈(cheng)亞光色調，避(bi)免了眩目效應，給值班人(ren)員創造了較(jiao)舒適的視(shi)覺環境。
7、柜體的(de)頂(ding)蓋在需要時可拆(chai)除，便于現(xian)場主母線的(de)裝(zhuang)配和調(diao)整，柜頂(ding)的(de)四角裝(zhuang)有吊環，用于起吊和裝(zhuang)運。
8、柜(ju)體的防護等級為IP30，用(yong)戶也(ye)可(ke)根據使用(yong)環境(jing)的要求(qiu)在IP20~IP40之間選擇(ze)。
9、主電路方案
GGD柜的主(zhu)電路(lu)設計了(le)129個(ge)方案,共298個(ge)規格(不包括輔助電路(lu)的功(gong)能(neng)變化(hua)及控制電壓的變化(hua)而派生的方案和規格)。
其中 GGD1型(xing) 49個方(fang)案(an) 123個規格
GGD2型(xing) 53個(ge)方(fang)案 107個(ge)規(gui)格
GGD3型 27個方(fang)案 68個規格
主電(dian)(dian)路方(fang)案(an)(an)是征求了廣大設計,使用(yong)部門的(de)意見(jian)選編的(de)增加了發電(dian)(dian)廠(chang)需(xu)要(yao)的(de)方(fang)案(an)(an).額定(ding)電(dian)(dian)流增加至3150A，適(shi)合(he)2000KVA及以(yi)下(xia)的(de)配(pei)電(dian)(dian)變壓器選用(yong)。
此外,為適(shi)應無(wu)功補償的需要設計了(le)GGJ1、GGJ2電容補償柜(ju)，其主(zhu)電路方案(an)4個，共(gong)12個規格。
開關柜主(zhu)要技術參(can)數
1、主(zhu)要指標(biao)
額定絕緣電壓：660V
額定工作電壓：
主電路：380V
輔(fu)助電路(lu)：
交流：220V、380V、
直流：110V、220V
額(e)定頻(pin)率(lv)：50Hz
水平額定(ding)電流：400A、630A、1000A、1600A、2000A、2500A、3150A。
2、本開關柜根據分斷電(dian)流大小(xiao)分成GGD1、GGD2、GGD3三種(zhong)型號，三種(zhong)型號的(de)電(dian)氣指標如(ru)下表：

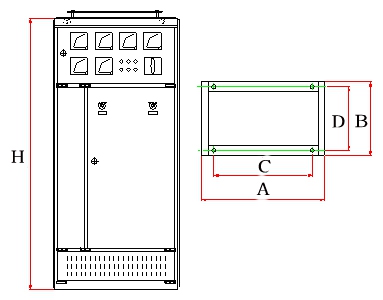

開關柜外形尺寸
|
產品代號 |
A（柜寬）mm |
B（柜深）mm |
H（柜高）mm |
C |
D |
|
TGGD 06 |
600 |
600 |
2200 |
450 |
556 |
|
TGGD 06A |
600 |
800 |
2200 |
450 |
756 |
|
TGGD 08 |
800 |
600 |
2200 |
650 |
556 |
|
TGGD 08A |
800 |
800 |
2200 |
650 |
756 |
|
TGGD 10 |
1000 |
600 |
2200 |
850 |
556 |
|
TGGD 10A |
1000 |
800 |
2200 |
850 |
756 |
|
TGGD 12 |
1200 |
800 |
2200 |
1050 |
756 |
